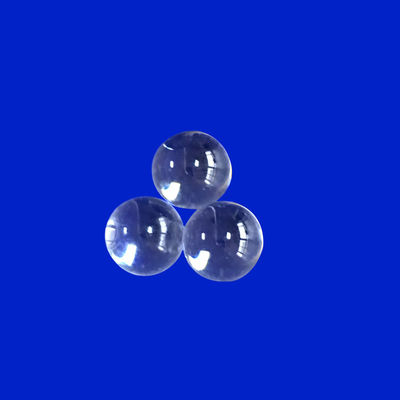

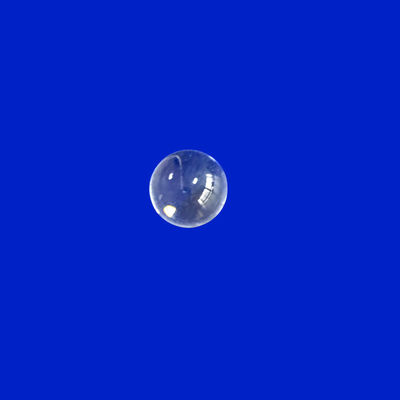

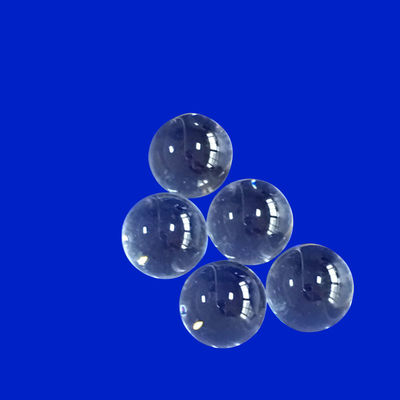

1mm Optical Ball Lens
1mm Optical Ball Lens
,2mm Optical Ball Lens
,60/40 2.5mm crystal lens ball
দ1 মিমি অপটিক্যাল বল লেন্সএকটি নির্ভুল মাইক্রো-অপটিক্যাল উপাদান যা দক্ষ আলোর সংমিশ্রণ, কাপলিং এবং কমপ্যাক্ট ফটোনিক সিস্টেমে ফোকাস করার জন্য ডিজাইন করা হয়েছে। উচ্চ-মানের অপটিক্যাল উপকরণ যেমন BK7 গ্লাস, নীলকান্তমণি, বা ফিউজড সিলিকা প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে তৈরি,1 মিমি অপটিক্যাল বল লেন্সচমৎকার গোলাকার প্রতিসাম্য এবং অত্যন্ত অভিন্ন প্রতিসরণকারী বৈশিষ্ট্য প্রদান করে। এটি একটি মাইক্রোস্কোপিক স্কেলে আলোর বিস্তারের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে, এটিকে বিশেষ করে ফাইবার অপটিক যোগাযোগ, লেজার ডায়োড কাপলিং এবং ক্ষুদ্র অপটিক্যাল অ্যাসেম্বলির জন্য উপযুক্ত করে তোলে।
এর অতি-ছোট ব্যাসের কারণে,1 মিমি অপটিক্যাল বল লেন্সব্যাপকভাবে অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে স্থান সীমাবদ্ধতা এবং অপটিক্যাল দক্ষতা উভয়ই গুরুত্বপূর্ণ। এর গোলাকার জ্যামিতি যখন সঠিকভাবে সারিবদ্ধ করা হয় তখন অপটিক্যাল বিপর্যয় কমিয়ে দেয়, যা অপটিক্যাল ফাইবার বা ফাইবার এবং লেজারের উত্সগুলির মধ্যে দক্ষ সংযোগের অনুমতি দেয়। ইঞ্জিনিয়ারড অপটিক্যাল সিস্টেমে,1 মিমি অপটিক্যাল বল লেন্সএর সরলতা, উচ্চ ট্রান্সমিশন দক্ষতা, এবং দৃশ্যমান থেকে কাছাকাছি-ইনফ্রারেড পর্যন্ত বিস্তৃত তরঙ্গদৈর্ঘ্যের সাথে সামঞ্জস্যের জন্য মূল্যবান।
গোলাকার বল লেন্সগুলি সাধারণত লেজারের সংমিশ্রণ এবং ফোকাসিং, লেজার-টু-ফাইবার কাপলিং, ফাইবার-টু-ফাইবার কাপলিং, এবং ফাইবার-টু-ডিটেক্টর কাপলিং-এর জন্য ব্যবহৃত হয়। বড় গোলকগুলি হ্যান্ডেল করা সহজ এবং অনুবাদ সারিবদ্ধকরণের সংবেদনশীলতা সহজ করে। যাইহোক, ছোট গোলকগুলি ছোট প্যাকেজগুলিতে ফিট করার সুবিধা রয়েছে৷ বল লেন্সগুলি অপটিক্যালি স্বচ্ছ একজাতীয় পদার্থ দিয়ে তৈরি অত্যন্ত পালিশ করা গোলক৷ যত্ন সহকারে নিয়ন্ত্রিত উত্পাদন প্রক্রিয়া সুনির্দিষ্ট ব্যাসযুক্ত গোলক তৈরি করে এবং অতুলনীয় সারফেস quaWe সরবরাহ করি অপটিক্যাল গোলাকার বল লেন্সের জন্য (এই ধরনের ধারনা বল লেন্স)। যেমন ফাইবার কমিউনিকেশন, এন্ডোস্কোপি, মাইক্রোস কপি, অপটিক্যাল পিক-আপ ডিভাইস এবং লেজার মেজারমেন্ট সিস্টেম।
| ব্যাসের পরিসীমা | Dia.0.7mm-Dia.400mm |
| বক্ররেখা ব্যাসার্ধের পরিসর | R1.5-R∞ ইত্যাদি |
| ব্যাস সহনশীলতা | +/-0.1,+/-0.01,+/-0.005 ইত্যাদি |
| সারফেস নির্ভুলতা | λ, 1/2λ, 1/4λ, 1/10λ ইত্যাদি। |
| পুরুত্ব সহনশীলতা | +/-0.1,+/-0.05,+/-0.01 ইত্যাদি |
| কেন্দ্রীকরণ | +/-2',+/-1' ইত্যাদি |
| অ্যাপারচার এন | 5,1 ইত্যাদি |
| অনিয়ম ΔN | 2,1,0.5,0.2 ইত্যাদি |
| পৃষ্ঠের গুণমান | 60/40.40/20,20/10,10/5 ইত্যাদি |
- আল্ট্রা-কম্প্যাক্ট অপটিক্যাল ডিজাইন:1mm অপটিক্যাল বল লেন্স অত্যন্ত ক্ষুদ্রাকৃতির অপটিক্যাল সিস্টেমে একীকরণ সক্ষম করে।
- উচ্চ কাপলিং দক্ষতা:অপ্টিমাইজ করা গোলাকার জ্যামিতি ফাইবার-টু-ফাইবার এবং ফাইবার-টু-লেজার কাপলিং কর্মক্ষমতা বাড়ায়।
- কম অপটিক্যাল বিকৃতি:সঠিকভাবে সারিবদ্ধ হলে, 1 মিমি অপটিক্যাল বল লেন্স গোলাকার বিকৃতির প্রভাব কমিয়ে দেয়।
- বিস্তৃত উপাদান সামঞ্জস্যতা:বিভিন্ন অপটিক্যাল পরিবেশের জন্য BK7, স্যাফায়ার এবং ফিউজড সিলিকায় পাওয়া যায়।
- বিস্তৃত তরঙ্গদৈর্ঘ্য সমর্থন:সাবস্ট্রেটের উপর নির্ভর করে দৃশ্যমান, কাছাকাছি-ইনফ্রারেড এবং বর্ধিত অপটিক্যাল রেঞ্জের জন্য উপযুক্ত।
- স্থিতিশীল অপটিক্যাল কর্মক্ষমতা:1mm অপটিক্যাল বল লেন্স বিভিন্ন পরিবেশগত অবস্থার অধীনে সামঞ্জস্যপূর্ণ প্রতিসরণমূলক আচরণ বজায় রাখে।
- ফাইবার অপটিক যোগাযোগ ব্যবস্থা:দক্ষ সিগন্যাল কাপলিং এবং ট্রান্সমিশন অপ্টিমাইজেশানের জন্য ব্যবহৃত হয়।
- লেজার ডায়োড মডিউল:মরীচি আকৃতি এবং হালকা ইনজেকশন দক্ষতা বাড়ায়।
- মেডিকেল অপটিক্যাল ডিভাইস:এন্ডোস্কোপিক এবং ডায়াগনস্টিক মিনিয়েচার অপটিক্যাল প্রোবগুলিতে প্রয়োগ করা হয়।
- অপটিক্যাল সেন্সিং সিস্টেম:কম্প্যাক্ট অপটিক্যাল ফোকাসিং উপাদান প্রয়োজন নির্ভুল সেন্সর ব্যবহার করা হয়.
- মাইক্রো-ইমেজিং সিস্টেম:উচ্চ-রেজোলিউশন ক্ষুদ্রাকৃতির অপটিক্যাল সমাবেশগুলিকে সমর্থন করে।
- শিল্প ফটোনিক্স:কমপ্যাক্ট লেজার-ভিত্তিক পরিমাপ সিস্টেমের মধ্যে একত্রিত.
সাংহাই অ্যাডভান্স অপটিক্যাল-ইলেক্ট্রনিক্স টেকনোলজি কোং, লিমিটেড হল একটি প্রযুক্তি-ভিত্তিক উৎপাদন উদ্যোগ, যা আনুষ্ঠানিকভাবে সেপ্টেম্বর 2009 সালে প্রতিষ্ঠিত, সাংহাইয়ের কিংপু ইন্ডাস্ট্রিয়াল পার্ক, সাংহাই হংকিয়াও আন্তর্জাতিক বিমানবন্দর থেকে মাত্র আধা ঘন্টার ড্রাইভে অবস্থিত প্ল্যান্ট সাইট। কোম্পানি অপটিক্যাল শিল্পে বেশ কিছু চমৎকার টেকনিকান সংগ্রহ করে, অপটিক্যাল মেকানিক্যাল এবং বৈদ্যুতিক ডিজাইন, প্রক্রিয়াকরণ এবং বিক্রয় পরিষেবাগুলির মতো ব্যাপক সমর্থনকারী ক্ষমতা রয়েছে এবং আন্তরিকভাবে প্রতিটি গ্রাহককে উচ্চ-মানের এবং সুবিধাজনক পণ্য এবং পরিষেবা প্রদান করে। ব্যবসার সুযোগ: অপটিক্যাল যান্ত্রিক এবং বৈদ্যুতিক মডিউল উন্নয়ন, নির্ভুল অপটিক্যাল উপাদান প্রক্রিয়াকরণ, ক্যামেরা লেন্স ডিজাইন এবং প্রক্রিয়াকরণ, অপটিক্যাল ডিজাইন এবং অপটিক্যাল পাথ অপ্টিমাইজেশান সমাধান, প্রযুক্তিগত পরামর্শ এবং বিক্রয়োত্তর পরিষেবা। আবেদনের ক্ষেত্র: মেশিন ভিশন, কৃত্রিম বুদ্ধিমত্তা, বায়োমেডিকাল, স্মার্ট সিটি, হাই-এন্ড মনিটরিং, টেস্টিং যন্ত্র, সরঞ্জাম, লেজার এচিং, বিশেষ আলো, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান ইত্যাদি।
কোম্পানির সুবিধা:
- ব্যাপক নকশা, উত্পাদন এবং বিক্রয় ক্ষমতা আছে এবং গ্রাহকদের এক-স্টপ সুবিধাজনক ক্রয় পরিষেবা সরবরাহ করুন;
- এটিতে হাজার হাজার অপটিক্যাল ছাঁচ এবং নমুনা রয়েছে, যা গ্রাহকদের কম খরচে দ্রুত প্রুফিং পরিষেবা প্রদান করতে পারে;
- গ্রাহকের নতুন পণ্য গবেষণা এবং বিকাশে তাড়াতাড়ি অংশগ্রহণ করতে সক্ষম হন, সম্ভাব্য পরিকল্পনা এবং পরামর্শ প্রদান করতে পারেন এবং প্রকল্পটিকে কম চক্কর দিতে পারেন;
প্রশ্ন 1: 1 মিমি অপটিক্যাল বল লেন্সের প্রাথমিক কাজ কী?
উত্তর: 1 মিমি অপটিক্যাল বল লেন্সটি অপটিক্যাল ফাইবার বা একটি ফাইবার এবং একটি আলোর উত্সের মধ্যে ফোকাস করার জন্য এবং দক্ষতার সাথে আলোকে জোড়া দেওয়ার জন্য ডিজাইন করা হয়েছে, সর্বনিম্ন ক্ষতি এবং উচ্চ সংক্রমণ দক্ষতা নিশ্চিত করে।
প্রশ্ন 2: কেন 1 মিমি অপটিক্যাল বল লেন্স সাধারণত ফাইবার অপটিক্সে ব্যবহৃত হয়?
উত্তর: এর গোলাকার প্রতিসাম্য এবং ছোট ব্যাসের কারণে, 1 মিমি অপটিক্যাল বল লেন্স অপটিক্যাল ফাইবারের মধ্যে চমৎকার মোড ম্যাচিং প্রদান করে, যোগাযোগ ব্যবস্থায় কাপলিং দক্ষতা উন্নত করে।
প্রশ্ন 3: 1 মিমি অপটিক্যাল বল লেন্সের জন্য কি উপকরণ পাওয়া যায়?
উত্তর: 1 মিমি অপটিক্যাল বল লেন্স সাধারণত BK7 গ্লাস, নীলকান্তমণি বা ফিউজড সিলিকা থেকে তৈরি করা হয়, প্রতিটিতে বিভিন্ন অপটিক্যাল এবং থার্মাল পারফরম্যান্স বৈশিষ্ট্য রয়েছে।
প্রশ্ন 4: লেজার অ্যাপ্লিকেশনগুলিতে 1 মিমি অপটিক্যাল বল লেন্স ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ, 1 মিমি অপটিক্যাল বল লেন্সটি উচ্চ নির্ভুলতা এবং কম অপটিক্যাল ক্ষতির কারণে লেজার ডায়োড কাপলিং এবং বিম শেপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
প্রশ্ন 5: 1 মিমি অপটিক্যাল বল লেন্সের কি আবরণ প্রয়োজন?
উত্তর: ট্রান্সমিশন দক্ষতা বাড়াতে এবং নির্দিষ্ট তরঙ্গদৈর্ঘ্য রেঞ্জে পৃষ্ঠের প্রতিফলন ক্ষতি কমাতে 1 মিমি অপটিক্যাল বল লেন্সে অ্যান্টি-রিফ্লেক্টিভ আবরণ প্রয়োগ করা যেতে পারে।
-
