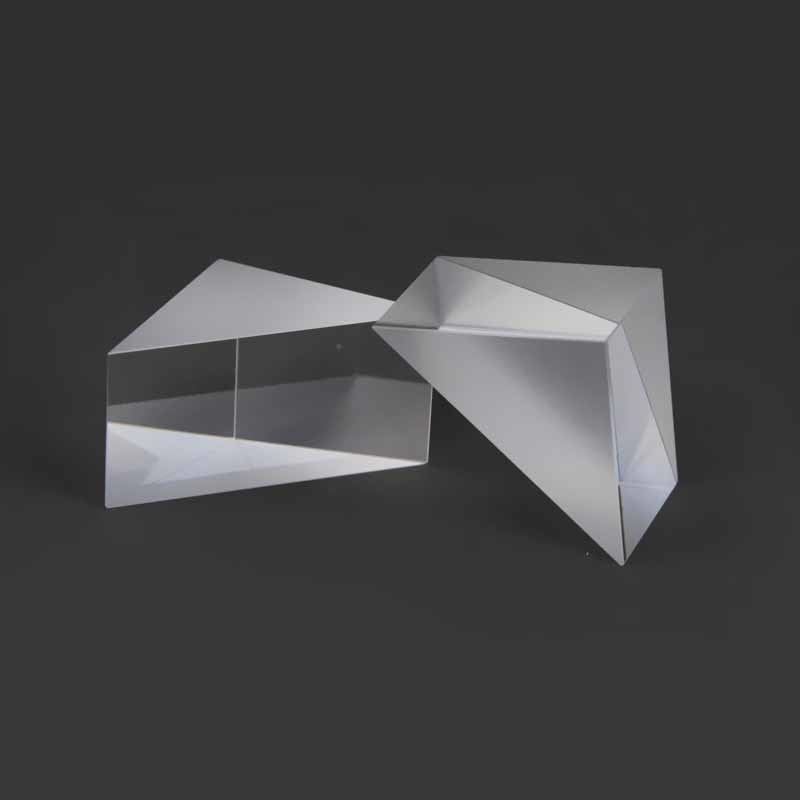

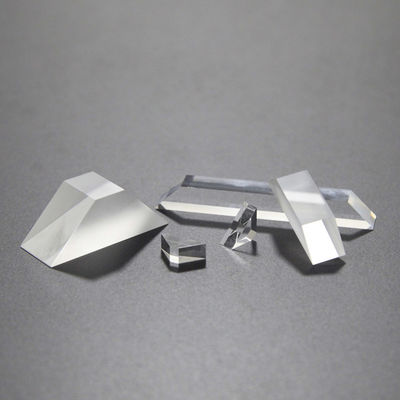

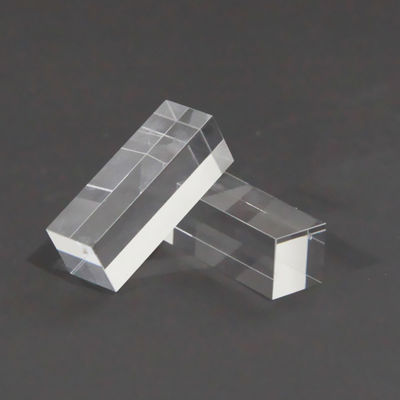

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
Shanghai, China
ব্র্যান্ড নাম:
advance
মডেল নম্বর:
005
ন্যূনতম অর্ডার পরিমাণ:
10 Pieces
দাম:
$100.00/Pieces 10-99 Pieces
সরবরাহ ক্ষমতা:
10000000 Piece/Pieces per Month
পণ্যের বিবরণ
Customized Support:
OEM, ODM
Material:
BK7 এবং অন্যান্য অপটিক্যাল গ্লাস
Dimension Tolerance:
+/-0.01 মিমি
Flatness:
N=1~3
Length Tolerance:
+/-0.01 মিমি
Length:
3-100 মিমি (কাস্টমাইজযোগ্য)
Width Tolerance:
+/-0.01 মিমি
Width:
3-100 মিমি (কাস্টমাইজযোগ্য)
Angle Tolerance:
3"-2'
Height:
3-100 মিমি (কাস্টমাইজযোগ্য)
Surface Quality:
কাস্টমাইজযোগ্য
Application Area:
অ্যালুমিনাইজড বাইরের প্রতিফলন
পণ্য বিবরণ
অ্যালুমিনিজড বাইরের প্রতিফলন BK7 অপটিক্যাল গ্লাস 90 ডিগ্রী আয়তক্ষেত্রাকার প্রিজম ডান কোণ প্রিজম
ডিজাইনঅ্যালুমিনিজড বাইরের প্রতিফলন BK7এই প্রিজমটি এমন সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে যেখানে অভ্যন্তরীণ আলোর শোষণ দূর করতে হবে। স্ট্যান্ডার্ড প্রিজমগুলির বিপরীতে যা মোট অভ্যন্তরীণ প্রতিফলন (টিআইআর) এর উপর নির্ভর করে, এইডান কোণ প্রিজমব্যবহার করেঅ্যালুমিনিজড বাহ্যিক প্রতিফলনএটি প্রথম পৃষ্ঠ থেকে সরাসরি আলো প্রতিফলিত করার জন্য লেপ।অপটিক্যাল গ্লাস ৯০ ডিগ্রি আয়তক্ষেত্রাকার প্রিজমউচ্চ কম্পন পরিবেশে, যেমন যান্ত্রিক স্থিতিশীলতাBK7উপরিভাগ পাতলা-ফিল্ম আয়না থেকে উচ্চতর।আয়তক্ষেত্রাকার প্রিজমজ্যামিতি সহজে মাউন্ট এবং কম্প্যাক্ট অপটিক্যাল হাউজিং মধ্যে একীকরণ করতে পারবেন। আপনি একটি জটিল মরীচি বিভক্ত বা একটি সহজ পথ ফোল্ডার নির্মাণ করা হয় কিনা,অ্যালুমিনিজড বাইরের প্রতিফলন BK7নিশ্চিত করে যে আপনারঅপটিক্যাল গ্লাস 90 ডিগ্রীপথটি খাঁটি এবং বিচ্যুতি মুক্ত।
টেকনিক্যাল স্পেসিফিকেশন
| বৈশিষ্ট্য | অ্যালুমিনিজড বাইরের প্রতিফলন BK7 এর জন্য স্পেসিফিকেশন | অপারেশনাল বেনিফিট |
|---|---|---|
| উপাদান সাবস্ট্র্যাট | অপটিক্যাল গ্রেড BK7 গ্লাস | ৯০ ডিগ্রি প্রিজমের জন্য উচ্চ একরূপতা |
| প্রতিফলন প্রকার | অ্যালুমিনিজড বাহ্যিক প্রতিফলন | রাইট্যাঙ্গুলার প্রিজম জন্য প্রথম পৃষ্ঠ প্রতিফলন |
| কোণ সহনশীলতা | < ৩ আর্ক মিনিট থেকে < ৩০ আর্ক সেকেন্ড | ডান কোণ প্রিজম জন্য উচ্চ-বিশ্বস্ততা স্টিয়ারিং |
| পৃষ্ঠের গুণমান | ৪০-২০ থেকে ২০-১০ স্ক্র্যাচ-ডিগ | অপটিক্যাল গ্লাস 90 ডিগ্রী মধ্যে কম ছড়িয়ে |
| লেপ টাইপ | সুরক্ষিত অ্যালুমিনিয়াম (R > 85%) | টেকসই অ্যালুমিনিজড বহিরাগত প্রতিফলন পৃষ্ঠ |
| জ্যামিতি | আয়তক্ষেত্রাকার প্রিজম / ডান কোণ | অপটিক্যাল গ্লাসের জন্য সরলীকৃত মাউন্ট |
| পরিষ্কার এপারচার | > ৯০% মুখের এলাকা | ডান কোণ প্রিজম জন্য সর্বাধিক দৃষ্টি ক্ষেত্র |
| পৃষ্ঠের সমতলতা | λ/4 @ 633nm | অ্যালুমিনিজড আউটার রিফ্লেকশন BK7 এর জন্য খাঁটি তরঙ্গমুখী |
বিশদ বিবরণ
| প্যারামিটার | বিশেষ উল্লেখ |
|---|---|
| উপাদান | BK7 বা অন্যান্য অপটিক্যাল গ্লাস, কোয়ার্টজ, সাফির, Ge, Si, ZnSe, CaF2 ইত্যাদি |
| দৈর্ঘ্য | ৩-১০০ মিমি |
| প্রস্থ | ৩-১০০ মিমি |
| উচ্চতা | ৩-১০০ মিমি |
| দৈর্ঘ্য সহনশীলতা | +/- 0.01 মিমি |
| প্রস্থের সহনশীলতা | +/- 0.01 মিমি |
| উচ্চতা সহনশীলতা | +/- 0.01 মিমি |
| কোণ সহনশীলতা | ৩'~২' |
| অনিয়ম | ΔN=0.1~0.5 |
| পৃষ্ঠের নির্ভুলতা | N=1~3 |
| পৃষ্ঠের গুণমান | ১০/৫-৬০/৪০ |
| লেপ | অনুরোধে |
| প্রয়োগের ক্ষেত্র | ইমেজিং, লাইটিং, লেজার ইত্যাদি |
প্রাথমিক অ্যাপ্লিকেশন ক্ষেত্র
- লেজার রেজ স্টিয়ারিং:শিল্প সিএনসি কাটিয়া মাথাগুলিতে উচ্চ-শক্তির বিমগুলি ভাঁজ করতে ডান কোণ প্রিজম ব্যবহার করে
- কৌশলগত লক্ষ্যবস্তু সিস্টেম:যানবাহনের জন্য পেরিস্কোপিক দৃষ্টিভঙ্গিতে অ্যালুমিনিজড আউটরিফ্লেকশন BK7 বাস্তবায়ন
- স্পেকট্রোস্কোপি ক্যালিব্রেশনঃল্যাবরেটরি যন্ত্রপাতিগুলিতে সঠিক আলোর পথের রেফারেন্সিংয়ের জন্য অপটিক্যাল গ্লাস 90 ডিগ্রি আয়তক্ষেত্রাকার প্রিজম ব্যবহার করা
- জরিপ সরঞ্জামঃদীর্ঘ পরিসরের নির্ভুলতার জন্য মোট স্টেশন এবং লেজার স্তরে অ্যালুমিনিজড আউটর রিফ্লেকশন প্রিজমকে একীভূত করা
বিশেষজ্ঞ পণ্য FAQ
প্রশ্ন ১ঃ স্ট্যান্ডার্ড টিআইআর প্রিজমের পরিবর্তে অ্যালুমিনিজড আউটর রিফ্লেকশন বিকে৭ কেন বেছে নেবেন?
উত্তর:অ্যালুমিনিজড আউটার রিফ্লেকশন BK7 পছন্দ করা হয় যখন আপনি একটি "সামনের পৃষ্ঠ" প্রভাব প্রয়োজন। কারণ এটি আউটটার রিফ্লেকশন ব্যবহার করে, আলো কখনও গ্লাস প্রবেশ করে না, যা বর্ণগত ছড়িয়ে পড়া দূর করে।এই অপটিক্যাল গ্লাস 90 ডিগ্রী আয়তক্ষেত্রাকার প্রিজম ব্রডব্যান্ড আলোর উৎস জন্য আরো কার্যকর করে তোলে.
প্রশ্ন ২: অ্যালুমিনিজড আউটর রিফ্লেকশন বি কে ৭ এর লেপ কতদিন স্থায়ী?
উত্তর:আমাদের ডান কোণ প্রিজম একটি সুরক্ষিত অ্যালুমিনিয়াম স্তর আছে। এর মানে হল যে অ্যালুমিনিজড আউটটারি রিফ্লেকশন পৃষ্ঠ একটি পাতলা dielectric স্তর (SiO2 মত) সঙ্গে আবৃত করা হয়,যা অপটিক্যাল গ্লাস 90 ডিগ্রি ইউনিট হ্যান্ডলিংয়ের সময় ধাতবকে অক্সিডেশন এবং ছোটখাট স্ক্র্যাচ থেকে রক্ষা করে.
প্রশ্ন ৩: রাইট্যাঙ্গুলার প্রিজম কি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের জন্য কাস্টমাইজ করা যায়?
উত্তর:অ্যালুমিনিজড বাইরের প্রতিফলন BK7 সাধারণ ব্যবহারের জন্য মহান,আমরা রৌপ্য বা স্বর্ণের জন্য বাইরের প্রতিফলন লেপ পরিবর্তন করতে পারেন যদি আপনার অপটিক্যাল গ্লাস 90 ডিগ্রী অ্যাপ্লিকেশন ইনফ্রারেড বর্ণালী উচ্চ প্রতিফলনশীলতা প্রয়োজন.
প্রশ্ন ৪ঃ বাইরের প্রতিফলন প্রিজামে বি কে ৭ উপাদানটির সুবিধা কী?
উত্তর:যদিও বাইরের প্রতিবিম্বের সময় আলো গ্লাসে প্রবেশ করে না, BK7 সাবস্ট্র্যাট অত্যন্ত গুরুত্বপূর্ণ কারণ এটি অত্যন্ত স্থিতিশীল।পণ্যের জীবনকাল জুড়ে অপটিক্যাল গ্লাসের 90 ডিগ্রি নির্ভুলতা বজায় রাখা.
প্রশ্ন 5: অ্যালুমিনিজড আউটর রিফ্লেকশন পৃষ্ঠটি কীভাবে পরিষ্কার করব?
উত্তর:অ্যালুমিনিজড এক্সটার্নাল রিফ্লেকশন BK7 কে সাবধানতার সাথে ব্যবহার করুন।তারপর একটি পরাহীন টিস্যু এবং রিএজেন্ট-গ্রেড অ্যালকোহল দিয়ে সাবধানে মুছুন. রেক্ট্যাঙ্গুলার প্রিজম প্রতিফলিত মুখের উপর অত্যধিক চাপ এড়িয়ে চলুন।
