Polarization Beam Splitter ZnSe CaF2 Corner Cube Prism
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
Advance
সার্টিফিকেশন:
ROHS\Reach
মডেল নম্বর:
প্রয়োজনীয়তা হিসাবে
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
$0.2~$100
পেমেন্ট শর্তাবলী:
T/T&L/C
সরবরাহ ক্ষমতা:
প্রতি মাসে 1000k/
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
CaF2 Corner Cube Prism
,ZnSe corner cube prism
,Polarization beam splitter cube
Material:
ZnSe CaF2 / অপটিক্যাল গ্লাস
Customized Support:
OEM, ODM
Application Area:
পোলারাইজেশন বিম স্প্লিটার
Dimension Tolerance:
+/-0.01 মিমি
Size:
গ্রাহকের তৈরি
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
গোলাকার
Surface Quality:
10/5~60/40
পণ্য বিবরণ
পোলারাইজেশন বিম স্প্লিটার ZnSe CaF2 কোণার কিউব প্রিজম
পণ্যের সংক্ষিপ্ত বিবরণ
উন্নত ফুরিয়ে-ট্রান্সফর্ম ইনফ্রারেড (এফটিআইআর) স্পেকট্রোস্কোপি, এয়ারস্পেস লেজার রেঞ্জিং এবং উচ্চ-শক্তির সিও২ লেজার সিস্টেমে,পোলারাইজেশন মডুলেশন চলাকালীন নিখুঁত মরীচি সমান্তরালতা বজায় রাখা একটি প্রধান সিস্টেম চ্যালেঞ্জআমাদের পোলারাইজেশন বিম স্প্লিটার ZnSe CaF2 কোণার কিউব প্রিজম সিরিজ এই অপটোমেকানিক্যাল বোতল ঘাঁটি একটি সমন্বিত সমাধান প্রদান করে।
কোণার কিউব প্রিজম এর রেট্রো-প্রতিফলক জ্যামিতিতে উচ্চ-বিচ্ছিন্নতা পাতলা-ফিল্ম পোলারাইজার বাস্তবায়ন করে,এই উপাদানগুলি একটি অ-পোলারাইজড ইনপুট রাশির অর্টোগোনাল এস-পোলারাইজড এবং পি-পোলারাইজড অবস্থায় বিভক্ত করে, একই সাথে কোণার কিউবের অন্তর্নিহিত "রিট্রোরিফ্লেক্টিভ" সম্পত্তি ব্যবহার করে প্রিজমটির শারীরিক দিকনির্দেশনা নির্বিশেষে ইনপুট অক্ষের সাথে ঠিক সমান্তরালভাবে বিমগুলি ফিরিয়ে আনতে।
গভীর অতিবেগুনী (ডিইউভি) থেকে দূর ইনফ্রারেড (এফআইআর) পর্যন্ত বিস্তৃত বর্ণালী প্রয়োজনীয়তা পূরণ করতে,আমাদের কারখানা দুটি বিশিষ্ট স্ফটিক স্তর ব্যবহার করে এই বিশেষায়িত retroreflectors উত্পাদন: জিংক সেলেনাইড (ZnSe) এবং ক্যালসিয়াম ফ্লোরাইড (CaF2) ।
টেকনিক্যাল স্পেসিফিকেশন
| টেকনিক্যাল প্যারামিটার | ZnSe অবকাঠামো সক্ষমতা | CaF2 অবকাঠামো সক্ষমতা |
|---|---|---|
| পণ্যের শ্রেণীবিভাগ | পোলারাইজেশন বিম স্প্লিটার কোণার কিউব | পোলারাইজেশন বিম স্প্লিটার কোণার কিউব |
| উপাদান ট্রান্সমিশন ব্যান্ড | 0.5μm - 22.0μm (LWIR / CO2 এর জন্য আদর্শ) | 0.13μm - 10.0μm (ভিইউভি থেকে মিড-ইনফ্রারেড) |
| পোলারাইজেশন এক্সটেনশন (টিপিঃ টিএস) | ≥ ৫০০: ১ (কস্টমস লিমিট ১০০০: ১ পর্যন্ত) | ≥ 200: 1 (ডিইউভি-এমডব্লিউআইআর জুড়ে অত্যন্ত স্থিতিশীল) |
| কৌণিক প্রতিফলন নির্ভুলতা | লাইম বিচ্যুতি ≤ ২ আর্ক সেকেন্ড (কস্টম ≤ ০.৫) | লাইম ডিভিয়েশন ≤ ৩ আর্ক সেকেন্ড মানক |
| পৃষ্ঠের সমতলতা (ΔW) | ≤ λ/4 @ 632.8 nm প্রতি সক্রিয় পৃষ্ঠ | ≤ λ/10 @ 632.8 nm (হাই পাওয়ার লেজার গ্রেড) |
| পৃষ্ঠের সমাপ্তি (MIL-Spec) | 60/40 বা 40/20 স্ক্র্যাচ-ডিগ সম্মতি | 20/10 থেকে 10/5 স্ক্র্যাচ-ডিগ সামঞ্জস্যপূর্ণ |
| পরিষ্কার অপটিক্যাল এপারচার এলাকা | ≥ ৯২% শারীরিক ষড়ভুজীয় ডিপার্টর | নামমাত্র প্রবেশদ্বারের মাত্রার ≥ 95% |
| প্রতিচ্ছবি সূচক (n) | ≈ ২.৪০৩ @ ১০.৬ মাইক্রোমিটার | ≈ ১.৩৯৯ @ ৫.০ মাইক্রোমিটার |
| লেজার ক্ষতির সীমা (LIDT) | ≥ ৫.০ কিলোওয়াট/সেমি২ (সিও২ কন্টিনিউস ওয়েভ) | ≥ 15 J/cm2 (1064 nm, 10 ns pulse) |
সাধারণ বিবরণ
| উপাদান | BK7 বা অন্যান্য অপটিক্যাল গ্লাস, কোয়ার্টজ, সাফির, Ge, Si, ZnSe, CaF2 ইত্যাদি |
| দৈর্ঘ্য | ৩-১০০ মিমি |
| প্রস্থ | ৩-১০০ মিমি |
| উচ্চতা | ৩-১০০ মিমি |
| দৈর্ঘ্য সহনশীলতা | ±0.01 মিমি |
| প্রস্থের সহনশীলতা | ±0.01 মিমি |
| উচ্চতা সহনশীলতা | ±0.01 মিমি |
| কোণ সহনশীলতা | ৩'~২' |
| অনিয়ম | ΔN=0.1~0.5 |
| পৃষ্ঠের নির্ভুলতা | N=1~3 |
| পৃষ্ঠের গুণমান | ১০/৫-৬০/৪০ |
| লেপ | অনুরোধে |
| প্রয়োগের ক্ষেত্র | ইমেজিং, লাইটিং, লেজার ইত্যাদি |

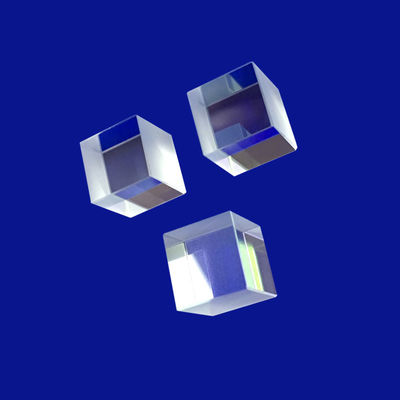

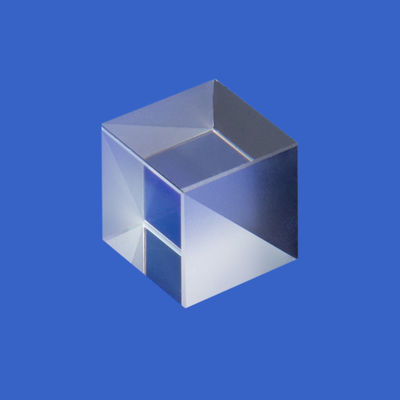

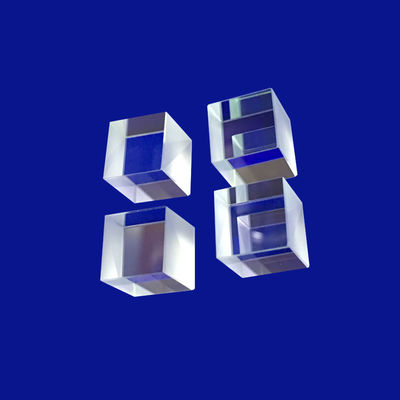

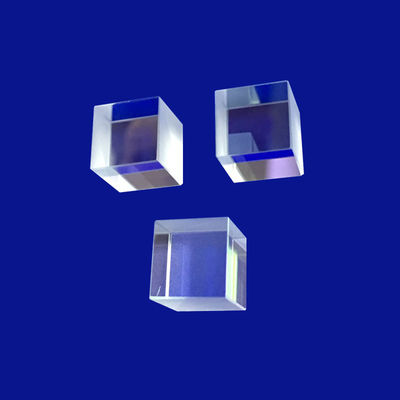

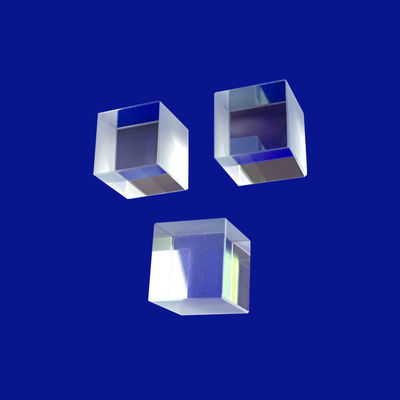

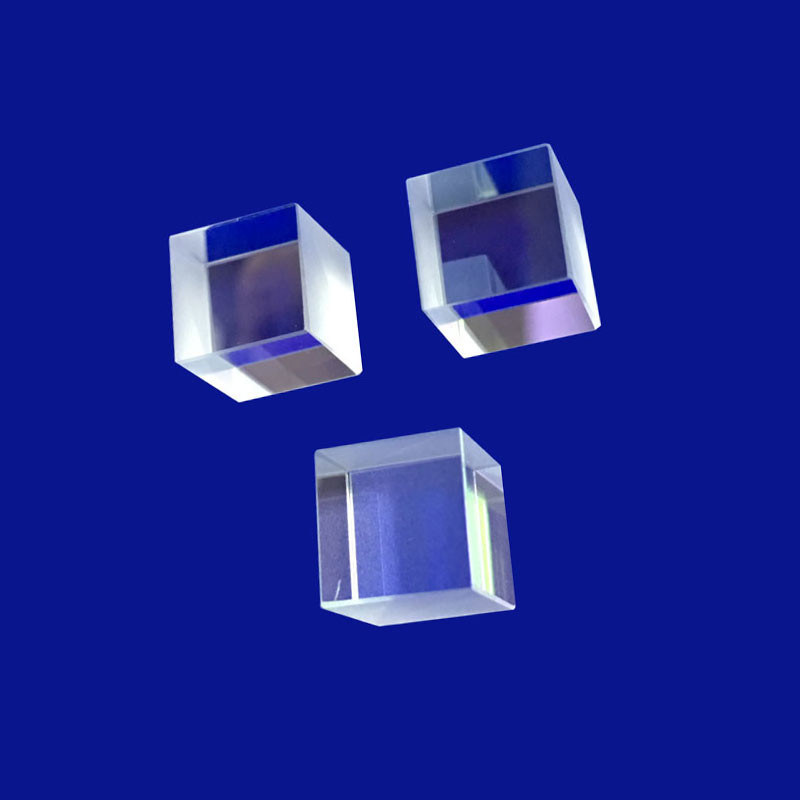

প্রোডাক্টের ছবি
মূল পারফরম্যান্স সুবিধা
- ডায়নামিক মেকানিক্যাল টিল্টের প্রতিরোধ ক্ষমতাঃক্লাসিক ফ্ল্যাট পোলারাইজেশন কিউবগুলির বিপরীতে যা সূক্ষ্ম কম্পনের শিকার হলে সারিবদ্ধতা নষ্ট করে দেয়, কোণার কিউব প্রিজম ডিজাইন গতিশীল কাঠামোগত কাত করার জন্য ক্ষতিপূরণ দেয়।বিভাজক রাশির স্বয়ংক্রিয়ভাবে 180 ° ফিরে প্রতিফলিত হয়, উচ্চ কম্পনের বায়ুবাহিত প্ল্যাটফর্মে সারিবদ্ধতা-প্ররোচিত ড্রিফট দূর করে।
- ব্যতিক্রমী মিড-ইনফ্রারেড ট্রান্সমিট্যান্সঃসোর্সিং প্রিমিয়াম সিভিডি ZnSe অভ্যন্তরীণ শোষণ সহগকে 0.0005 সেমি -1 এর নীচে 10.6μm এ রাখে, উচ্চ-ক্ষমতা শিল্প কাটিয়া সিস্টেমে তাপীয় লেন্সিং এবং রাশ ফোকাল স্থানান্তর রোধ করে।
- শূন্য ভ্যাকুয়াম সোলারাইজেশন ঝুঁকিঃThe high-purity crystalline structure of our CaF2 optics resists structural degradation and color-center formation when continuously exposed to deep-UV excimer wavelengths or solar radiation in space environments.
প্রাথমিক শিল্প অ্যাপ্লিকেশন
- এফটিআইআর ইন্টারফেরোমিটার এবং গ্যাস বিশ্লেষকঃপরিবেশগত গ্যাস সনাক্তকরণ এবং প্রতিরক্ষা রাসায়নিক প্রোফাইলিংয়ে ইনফ্রারেড পথগুলিকে রুট এবং পুনরায় সংযুক্ত করতে ব্যবহৃত উচ্চ-স্থিতিশীলতা পোলারাইজেশন বিম স্প্লিটার কোর।
- কোহেরেন্ট লেজার রাডার (LiDAR) ব্যাক-রিফ্লেক্টর:কোণার কিউব প্রিজম ব্লকগুলি দীর্ঘ দূরত্বের লক্ষ্যবস্তু ট্র্যাকিং এবং ডপলার গতি সেন্সরগুলির জন্য অনুকূলিত।
- উচ্চ ক্ষমতাসম্পন্ন কার্বন ডাই অক্সাইড ইন্ডাস্ট্রিয়াল লেজার অ্যাটেন্যুয়েটর:কাস্টম ZnSe বিভাজক সমষ্টিগুলি বহু-কিলোওয়াট উপাদান প্রক্রিয়াকরণ লেজারগুলির নমুনা, মেরুকরণ বা হ্রাস করার জন্য ব্যবহৃত হয়।
- স্যাটেলাইট-গ্রাউন্ড অপটিক্যাল কমিউনিকেশন:উচ্চ-গতির লেজার ডেটা ডাউনলিংক ক্রস-ভেরিফিকেশনের জন্য বাইরের স্যাটেলাইট হাউজে স্থাপন করা কম ভর CaF2 মেরুদন্ডীকরণ-রক্ষণাবেক্ষণকারী রেট্রোফ্লেক্টর।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: একটি পোলারাইজেশন বিম স্প্লিটার কোণার কিউব প্রিজম কি অনন্য ফাংশন পূরণ করে যা স্ট্যান্ডার্ড কিউবগুলি পূরণ করতে পারে না?
উঃএকটি স্ট্যান্ডার্ড পোলারাইজেশন কিউব একটি স্থির 45 ডিগ্রি অভ্যন্তরীণ আবরণ সমতল উপর নির্ভর করে। যদি কিউব সামান্য pitch, রোল, বা কম্পন সম্মুখীন, প্রস্থান বীম অবিলম্বে স্থানান্তরিত হয়,ডাউনস্ট্রিম অ্যালাইনমেন্ট ব্যর্থতার কারণএকটি কোণার কিউব প্রিজম তিনটি পারস্পরিক উল্লম্ব প্রতিফলিত পৃষ্ঠ ধারণ করে। উন্নত মাল্টি-স্তরীয় dielectric ফিল্ম সঙ্গে এই পৃষ্ঠ চিকিত্সা করে,প্রিজমটি অ-পোলারাইজড আলোকে s-পোলারাইজেশন এবং p-পোলারাইজেশন অবস্থায় বিভক্ত করে, যখন তার অভ্যন্তরীণ তিন-পৃষ্ঠ জ্যামিতি ব্যবহার করে সরাসরি তার উৎস ফিরে আলো ফেরত.এই উচ্চ বিশুদ্ধতা মরীচি বিভাজন প্রদান করে যে কৌণিক যান্ত্রিক perturbations থেকে সম্পূর্ণরূপে অনাক্রম্য.
প্রশ্ন ২ঃ কোন অপটিক্যাল ইঞ্জিনিয়ারকে কোন CaF2 সাবস্ট্র্যাটের উপর ZnSe সাবস্ট্র্যাট নির্দিষ্ট করতে হবে?
উঃপছন্দটি আপনার সিস্টেমের অপারেটিং তরঙ্গদৈর্ঘ্য এবং পরিবেশের উপর নির্ভর করে। যদি আপনার অপটিক্যাল পথ তাপ ইনফ্রারেড ব্যান্ড (8.0 - 14.0μm) এর চারপাশে কেন্দ্রীভূত হয় বা উচ্চ-ক্ষমতা CO2 লেজারগুলিকে লক্ষ্য করে,ZnSe এই দীর্ঘ তরঙ্গদৈর্ঘ্যগুলিতে তার প্রায় শূন্য শোষণের কারণে বাধ্যতামূলক. তবে, যদি আপনার অ্যাপ্লিকেশনটি অতিবেগুনী, দৃশ্যমান, বা মিড-ইনফ্রারেড ব্যান্ড (0.13 - 7.0μm) জুড়ে থাকে, তবে CaF2 হল উচ্চতর বিকল্প। CaF2 এর নিম্ন প্রতিফলন সূচক রয়েছে,যা প্রতিফলন ক্ষতি হ্রাস করে, উচ্চতর যান্ত্রিক কঠোরতা আছে, এবং লেজার ক্ষতির উল্লেখযোগ্যভাবে উচ্চতর প্রতিরোধের প্রদর্শন করে।
প্রশ্ন 3: আপনি কিভাবে ZnSe বা CaF2 কম্পোজিট প্রিজম সমাবেশের সংবেদনশীল অভ্যন্তরীণ ইন্টারফেস রক্ষা করবেন?
উঃZnSe এবং CaF2 উভয়েরই নির্দিষ্ট পরিবেশগত সংবেদনশীলতা রয়েছে; উদাহরণস্বরূপ, CaF2 সামান্য হাইগ্রোস্কোপিক, যার অর্থ এটি সুরক্ষিত না থাকলে সময়ের সাথে আর্দ্রতা শোষণ করে।অভ্যন্তরীণ পোলারাইজেশন Beam Splitter লেপ রক্ষা করার জন্যআমাদের প্রিজমগুলো ক্লাস ১০০ ক্লিন রুমের ভিতরে প্রক্রিয়াকৃত হয় এবং একটি অ্যানোডাইজড অ্যালুমিনিয়াম হাউজিং এর ভিতরে সিল করা হয়।ডায়মন্ডের মত বা অক্সাইড ভিত্তিক প্রতিরক্ষামূলক লেপ, মাঠে আর্দ্রতা, তাপীয় শক এবং সরাসরি রাসায়নিক এক্সপোজার সম্পূর্ণ প্রতিরোধের নিশ্চিত।
প্রশ্ন ৪ঃ এই কোণার কিউবগুলিতে আপনার সুবিধাটি কি ধরনের ডিহেড্রাল কোণ ত্রুটি ধরে রাখতে পারে?
উঃতিনটি পারস্পরিকভাবে লম্বা পারস্পরিক মুখের কোণীয় নির্ভুলতা ফিরে আসা রাশির সামগ্রিক তীক্ষ্ণতা নির্ধারণ করে।একটি ছোট dihedral কোণ ত্রুটি একটি একক ফিরে লেজার স্পট ছয় স্বাধীন দুর্বল প্রতিফলন বিভক্ত করতে পারেআমাদের সুনির্দিষ্ট ডায়মন্ড-ল্যাপিং এবং অপটিক্যাল-যোগাযোগ লিঙ্ক পদ্ধতি আমাদের 1 আর্ক সেকেন্ডের কম পর্যন্ত dihedral কোণ নির্ভুলতা নিয়ন্ত্রণ করতে পারবেন।এই উচ্চ স্তরের নির্ভুলতা গ্যারান্টি দেয় যে ফিরে আসা s- এবং p- পোলারাইজড চ্যানেলগুলি বহু কিলোমিটার ট্রান্সমিশন দূরত্বে স্পষ্ট স্থানিক প্রোফাইল ফোকাস এবং উচ্চ শক্তি ঘনত্ব বজায় রাখে.
