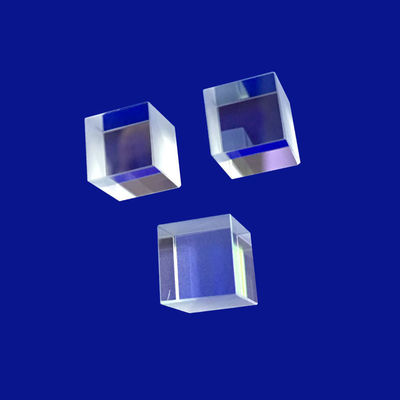

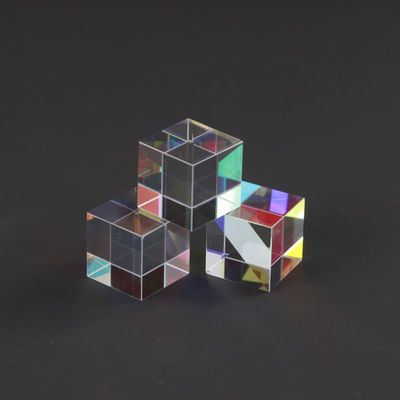

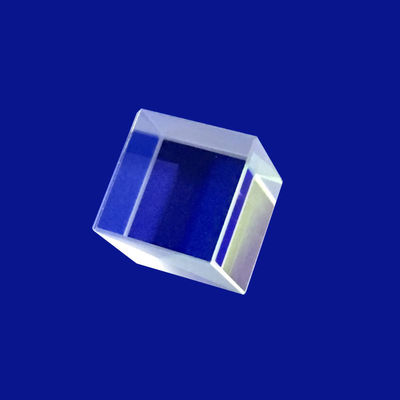

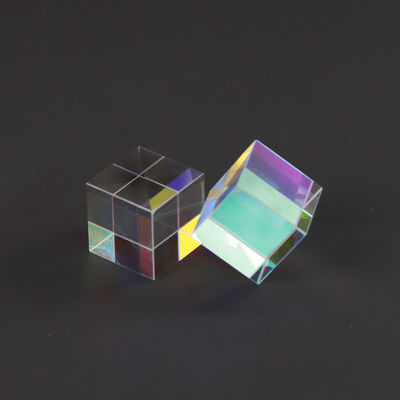

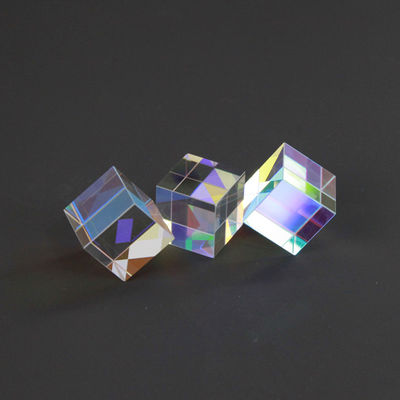

K9 BK7 Rectangular Right Angle Optical Lens Design
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
Advance
সার্টিফিকেশন:
ROHS\Reach
মডেল নম্বর:
প্রয়োজনীয়তা হিসাবে
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
$0.2~$100
পেমেন্ট শর্তাবলী:
T/T&L/C
সরবরাহ ক্ষমতা:
প্রতি মাসে 1000k/
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
Right Angle Optical Lens Design
,Rectangular Optical Lens Design
,BK7 right rectangular prism
Material:
K9 BK7 / অপটিক্যাল গ্লাস
Customized Support:
OEM, ODM
Size:
গ্রাহকের তৈরি আয়তক্ষেত্রাকার
Dimension Tolerance:
+/-0.01 মিমি
Application Area:
ডান কোণ অপটিক্যাল লেন্স ডিজাইন
Angle Tolerance:
3"~2'
Shape:
আয়তাকার
Focal Length Tolerance:
+/- 1%
পণ্য বিবরণ
K9 BK7 আয়তক্ষেত্রাকার ডান কোণ অপটিক্যাল লেন্স ডিজাইন
বিশেষ লেজার ইন্সট্রুমেন্টেশন এবং ইন্ডাস্ট্রিয়াল লাইন-স্ক্যান ভিশন সিস্টেমে, আঁটসাঁট, অ-বর্গাকার স্থানিক খামের মাধ্যমে অপটিক্যাল পাথ রাউটিং করার জন্য লক্ষ্যযুক্ত জ্যামিতিক প্রোফাইল প্রয়োজন। আমাদেরK9 BK7 আয়তক্ষেত্রাকার ডান কোণ অপটিক্যাল লেন্স ডিজাইনপরিষেবাগুলি সরাসরি এই অপ্টোমেকানিকাল প্রয়োজনীয়তার সমাধান করে। অত্যন্ত সমজাতীয় বোরোসিলিকেট ক্রাউন গ্লাস ব্যবহার করে (K9/BK7), আমরা একটি বিশেষ প্রকৌশলীআয়তক্ষেত্রাকার সমকোণজ্যামিতি যা সামঞ্জস্যপূর্ণ 90° বা 180° মরীচি বিচ্যুতি প্রদান করে। স্ট্যান্ডার্ড বর্গাকার প্রিজমের বিপরীতে, প্রসারিত আয়তক্ষেত্রাকার অ্যাপারচারটি লিনিয়ার শীট লেজার, অ্যানামরফিক বিম প্রোফাইল এবং ওয়াইড-ফরম্যাট সেন্সর অ্যারেগুলিকে মিটমাট করার জন্য কাস্টম-অপ্টিমাইজ করা হয়েছে, অত্যধিক বাল্ক ওজন কমিয়ে এবং সিস্টেম ইন্টিগ্রেশন খরচ কমিয়ে দেয়।
যে কোনো মধ্যে প্রাথমিক উদ্দেশ্যK9 BK7 আয়তক্ষেত্রাকার সমকোণকাঠামোগত কনফিগারেশন সম্পূর্ণ প্রসারিত মুখ জুড়ে পরম কৌণিক বিশ্বস্ততা নিশ্চিত করছে। একটি দৈর্ঘ্য বরাবর ক্ষুদ্র ক্ষুদ্র ওয়েজিং বা শারীরিক মোচড়আয়তক্ষেত্রাকারগ্লাস ব্লক লাইন-স্ক্যান সেন্সরগুলিতে তরঙ্গফ্রন্ট বিকৃতি এবং গুরুতর পিক্সেল-রেজিস্ট্রি বিকৃতিকে প্ররোচিত করতে পারে। এই বিকৃতি দূর করতে আমাদের ডঅপটিক্যাল লেন্স ডিজাইনপ্রোটোকল উত্পাদনের সময় কঠোর একক-পয়েন্ট গনিওমেট্রিক নিয়ন্ত্রণ প্রয়োগ করে। প্রবেশদ্বার এবং বহির্গমন অ্যাপারচারগুলিতে মাল্টি-লেয়ার ব্রডব্যান্ড অ্যান্টি-রিফ্লেকশন (BBAR) আবরণগুলির সাথে মিলিত, এই প্রিজমগুলি 99.5% পর্যন্ত ট্রান্সমিশন দক্ষতা প্রদান করে, যা এগুলিকে মেডিকেল ইমেজিং ডিভাইস, প্রতিরক্ষা রেঞ্জফাইন্ডার এবং স্বয়ংক্রিয় কারখানা পরিদর্শন ট্র্যাকের জন্য একটি চমৎকার পছন্দ করে তোলে।
প্রযুক্তিগত বিশেষ উল্লেখ
নীচের প্রকৌশল ম্যাট্রিক্সটি আয়তক্ষেত্রাকার ডান-কোণ কনফিগারেশনের জন্য আমাদের আদর্শ উত্পাদন থ্রেশহোল্ড এবং মাইক্রো-টলারেন্স ক্ষমতার রূপরেখা দেয়।
| প্রযুক্তিগত পরামিতি | স্ট্যান্ডার্ড ইঞ্জিনিয়ারিং রেঞ্জ / সক্ষমতা | প্রিমিয়াম মেট্রোলজি গ্রেড সীমা |
|---|---|---|
| পণ্য ফ্রেমওয়ার্ক | K9 BK7 আয়তক্ষেত্রাকার ডান কোণ অপটিক্যাল লেন্স ডিজাইন | K9 BK7 আয়তক্ষেত্রাকার ডান কোণ অপটিক্যাল লেন্স ডিজাইন |
| সাবস্ট্রেট গ্রেড বিকল্প | CDGM K9 (গ্রেড A) / Schott N-BK7 | উচ্চ-সমজাতীয়তা গ্রেড H4 (Schott) |
| মাত্রিক প্রোফাইল | প্রস্থ: 2 মিমি থেকে 80 মিমি; দৈর্ঘ্য 300 মিমি পর্যন্ত | কাস্টমাইজড মাইক্রো-অপ্টিক্স 1.0 মিমি পর্যন্ত |
| মাত্রিক সহনশীলতা | ±0.05 মিমি (স্ট্যান্ডার্ড নির্ভুলতা মেশিনিং) | ±0.01 মিমি পর্যন্ত (মাইক্রো-অপটিক্যাল অ্যালাইনমেন্ট গ্রেড) |
| কৌণিক নির্ভুলতা (α) | ≤ 1 আর্ক মিনিট কৌণিক ত্রুটি | ≤ 5 আর্ক সেকেন্ড (এলিট ইন্টারফেরোমিটার গ্রেড) |
| পৃষ্ঠ সমতলতা (ΔW) | পরিষ্কার অ্যাপারচারের উপরে ≤ λ/4 @ 632.8 nm | ≤ λ/10 @ 632.8 nm (লেজার গ্রেড) |
| সারফেস ফিনিশ (MIL-Spec) | 40/20 স্ক্র্যাচ-ডিগ সম্মতি | 10/5 স্ক্র্যাচ-ডিগ (হাই-পাওয়ার লেজার কমপ্লায়েন্ট) |
| প্রতিসরণ সূচক (nd) | 1.5168 @ 587.6 এনএম | Pycnometer যাচাইকৃত ব্যাচ একজাতীয়তা |
| অ্যাবে নম্বর (νd) | 64.17 (নিম্ন ক্রোমাটিক বিচ্ছুরণ সূচক) | কঠোর ব্যাচ সামঞ্জস্য মেলা |
| আবরণ প্রাপ্যতা | আনকোটেড / মেটালিক আল-আগ-আউ / বিবিএআর ফিল্মস | হাই-ড্যামেজ-থ্রেশহোল্ড ভি-কোটিংস |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| উপকরণ | BK7 বা অন্যান্য অপটিক্যাল গ্লাস, কোয়ার্টজ, নীলকান্তমণি, Ge, Si, ZnSe, CaF2 ইত্যাদি |
| দৈর্ঘ্য | 3 ~ 100 মিমি |
| প্রস্থ | 3 ~ 100 মিমি |
| উচ্চতা | 3 ~ 100 মিমি |
| দৈর্ঘ্য সহনশীলতা | +/-0.01 মিমি |
| প্রস্থ সহনশীলতা | +/-0.01 মিমি |
| উচ্চতা সহনশীলতা | +/-0.01 মিমি |
| কোণ সহনশীলতা | 3"~2' |
| অনিয়ম | ΔN=0.1~0.5 |
| সারফেস নির্ভুলতা | N=1~3 |
| পৃষ্ঠের গুণমান | 10/5~60/40 |
| আবরণ | অনুরোধের ভিত্তিতে |
| আবেদন এলাকা | ইমেজিং, লাইটিং, লেজার ইত্যাদি |
মূল সুবিধা
নির্দিষ্ট করা aK9 BK7 আয়তক্ষেত্রাকার সমকোণমাল্টি-অক্ষ অপটিক্যাল ট্রেনের মধ্যে ক্লাসিক কিউব প্রিজমের তুলনায় কাঠামো নিষ্পত্তিমূলক শারীরিক এবং কার্যকরী সুবিধা প্রদান করে:
- অপ্টিমাইজড লাইন-স্ক্যান প্রোফাইল:দীর্ঘায়িতআয়তক্ষেত্রাকারক্লিয়ার অ্যাপারচার লিনিয়ার সিসিডি/সিএমওএস ক্যামেরা এবং লেজার শিট অ্যাপ্লিকেশনের সাথে পুরোপুরি ম্যাপ করে, অপ্রয়োজনীয় কাচের ভলিউম হ্রাস করে এবং মোবাইল সেন্সর হেডের মোট পেলোড ভরকে হালকা করে।
- মোট অভ্যন্তরীণ প্রতিফলন (TIR) ক্ষমতা:যখন আলো স্বাভাবিকভাবে পালিশ না করা পায়ের মুখে প্রবেশ করে, তখন এটি অভ্যন্তরীণ কর্ণকে 45° এ আঘাত করে। কারণ এই জন্য সমালোচনামূলক কোণ অতিক্রমBK7গ্লাস (≈41.2°), প্রিজম একটি ব্যয়বহুল প্রতিফলিত ধাতব আবরণের প্রয়োজন ছাড়াই দক্ষ মোট অভ্যন্তরীণ প্রতিফলন অর্জন করে।
- স্ট্রীমলাইনড অপটোমেকানিকাল মাউন্টিং:সমতল, লম্ব লেআউটসমকোণদিকগুলি রেফারেন্স মাউন্ট করার জন্য অত্যন্ত স্থিতিশীল ডেটাম প্লেন সরবরাহ করে, যা আকস্মিক যান্ত্রিক শক বা কম্পনের সময় কাঠামোগত প্রান্তিককরণ প্রবাহের ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।
প্রাথমিক সিস্টেম ইন্টিগ্রেশন ক্ষেত্র
- ইন্ডাস্ট্রিয়াল লাইন স্ক্যান মেশিন ভিশন:রৈখিক ব্যাকলাইট বা লেজার আলোকসজ্জা প্রোফাইলগুলিকে হাই-স্পিড কনভেয়র বাছাই নেটওয়ার্কগুলিতে রুট করার জন্য কম-প্রোফাইল টার্নিং মিরর সমাবেশ হিসাবে ব্যবহৃত হয়।
- লেজার দূরত্ব মিটার এবং রেঞ্জিং পড:হ্যান্ডহেল্ড টুলস এবং গ্রেড লেজার রেঞ্জফাইন্ডার অ্যাসেম্বলির ভিতরে একটি উচ্চ-নির্ভুলতা 90° বিম বাঁকানো ব্লক হিসাবে কাজ করছে।
- বারগ্রাফিক প্রজেকশন এবং অপটিক্যাল স্ক্যানিং:একটি ন্যূনতম যান্ত্রিক খাম ব্যবহার করে একটি প্রশস্ত অনুভূমিক এলাকা ঝাড়ু দিতে লজিস্টিক বারকোড স্ক্যানার এবং বাণিজ্যিক লেজার প্রজেক্টরের সাথে একত্রিত করা হয়েছে।
- স্পেকট্রোস্কোপিক ক্রমাঙ্কন বেঞ্চ অ্যারে:কাস্টমঅপটিক্যাল লেন্স ডিজাইনঅভ্যন্তরীণ অপটিক্যাল লাইন ভাঁজ করতে ব্যবহৃত ব্লকগুলি, ল্যাবরেটরি স্পেকট্রোফোটোমিটারের শারীরিক পদচিহ্নকে সঙ্কুচিত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: কি K9 বা BK7 গ্লাসকে আয়তক্ষেত্রাকার ডান-কোণ অপটিক্যাল লেন্স উপাদানগুলির জন্য গ্লোবাল বেঞ্চমার্ক করে তোলে?
ক: K9/BK7(বোরোসিলিকেট ক্রাউন গ্লাস) এর অভিন্ন রাসায়নিক গঠনের কারণে কাছাকাছি-ইনফ্রারেড অ্যাপ্লিকেশন (350 nm - 2.0 μm) দৃশ্যমান হওয়ার জন্য সর্বাধিক গৃহীত অপটিক্যাল ক্রিস্টাল। এটি অত্যন্ত কম বুদ্বুদ এবং অন্তর্ভুক্তির সংখ্যা, দুর্দান্ত অভ্যন্তরীণ সংক্রমণ (>99.2% প্রতি সেমি 550 এনএম) এবং প্রতিদিনের পরিষ্কার এবং মাউন্টিং শক্তির বিরুদ্ধে চমৎকার যান্ত্রিক স্থায়িত্ব বৈশিষ্ট্যযুক্ত। একটি থেকেঅপটিক্যাল লেন্স ডিজাইনদৃষ্টিকোণ, এর উচ্চ অনুমানযোগ্য প্রতিসরাঙ্ক সূচক এবং নিম্ন তাপ সম্প্রসারণের হার এটিকে বড় আকারের, উচ্চ-নির্ভুলতা বাণিজ্যিক এবং উত্পাদনের জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
Q2: কিভাবে একটি আয়তক্ষেত্রাকার বিন্যাস উত্পাদনের সময় একটি সমকোণ প্রিজমের অভ্যন্তরীণ চাপকে প্রভাবিত করে?
ক:একটি elongated মসৃণতাআয়তক্ষেত্রাকারব্লক অপ্রতিসম পলিশিং চাপ প্রবর্তন করে যার ফলে কাচের দীর্ঘ অক্ষ জুড়ে প্রান্ত রোল-অফ বা "রামধনু" হতে পারে। এই উপাদান চাপ প্রতিরোধ করার জন্য, আমাদের সুবিধা বিশেষ ডবল-পার্শ্বযুক্ত পিচ ল্যাপিং মেশিন এবং ক্রমাগত পর্যবেক্ষণ সেটআপ ব্যবহার করে। এটি আমাদেরকে একটি ব্যতিক্রমী পৃষ্ঠের সমতলতা (≤ λ/4) বজায় রাখতে সক্ষম করে এবং কৌণিক পিরামিড ত্রুটিগুলিকে 15 আর্ক সেকেন্ডের নীচে সমগ্র বর্ধিত প্রান্ত বরাবর রাখতে সক্ষম করে।সমকোণপ্রিজম, সমগ্র রৈখিক মরীচি প্রোফাইল জুড়ে অভিন্ন সংক্রমণ নিশ্চিত করে।
প্রশ্ন 3: এই ডান-কোণ প্রিজমগুলি কি রেট্রোরিফ্লেক্টর (180-ডিগ্রি টার্ন) হিসাবে কাজ করার জন্য কনফিগার করা যেতে পারে?
ক:হ্যাঁ, একেবারে। একটি পায়ের মুখ দিয়ে প্রবেশ করে একটি 90° হালকা মোড়ের জন্য সবচেয়ে বেশি ব্যবহার করা হলেও, আপনি এর পরিবর্তে কর্ণের মুখে একটি স্বাভাবিক মরীচি ইনপুট করতে পারেন। আলো মোট অভ্যন্তরীণ প্রতিফলনের মাধ্যমে উভয় পায়ের মুখকে অভ্যন্তরীণভাবে আঘাত করবে এবং মূল ইনপুট ভেক্টরের সমান্তরালে আবির্ভূত হবে, একটি সুনির্দিষ্ট 180° টার্ন কার্যকর করবে। এই বহুমুখী দ্বৈত-ব্যবহারের আচরণটি সিস্টেম ইঞ্জিনিয়ারদের দ্বারা অত্যন্ত মূল্যবান যা একটি পরিষ্কার, স্থিতিশীল পদচিহ্নের সাথে শক্তিশালী লেজার রেট্রোরেফ্লেক্টর বা কাস্টম ইন্টারফেরোমেট্রি বিলম্ব লাইন তৈরি করতে চায়।
প্রশ্ন 4: প্রিজমের আয়ুষ্কাল এবং দক্ষতা সর্বাধিক করার জন্য কোন আবরণের সুপারিশ করা হয়?
ক:সর্বোত্তম আবরণ সম্পূর্ণরূপে আপনার হালকা পথ বিন্যাসের উপর নির্ভর করে। যদি আপনারঅপটিক্যাল লেন্স ডিজাইনটোটাল ইন্টারনাল রিফ্লেকশন (টিআইআর) এর উপর নির্ভর করে, অভ্যন্তরীণ কর্ণটি মুক্ত থাকতে পারে, তবে আমরা দৃঢ়ভাবে একটি ব্রডব্যান্ড অ্যান্টি-রিফ্লেকশন (BBAR) লেপ প্রয়োগ করার পরামর্শ দিই প্রবেশদ্বার এবং প্রস্থান পায়ের মুখে একক-পৃষ্ঠের প্রতিফলন ক্ষতি 4% থেকে কমিয়ে 0.5% এর নিচে। যাইহোক, যদি আপনার আলোর পথটি 41.2° এর চেয়ে অগভীর কোণে অভ্যন্তরীণ কর্ণকে আঘাত করে, TIR ব্যর্থ হবে। এই সেটআপগুলিতে, আমরা লক্ষ্য তরঙ্গব্যান্ড জুড়ে অভিন্ন 90° প্রতিফলন নিশ্চিত করতে বাইরের পিছনের কর্ণের উপর একটি উচ্চ প্রতিফলিত সুরক্ষিত রূপালী (Ag) বা উন্নত অ্যালুমিনিয়াম (Al) ফিল্ম জমা করি।
