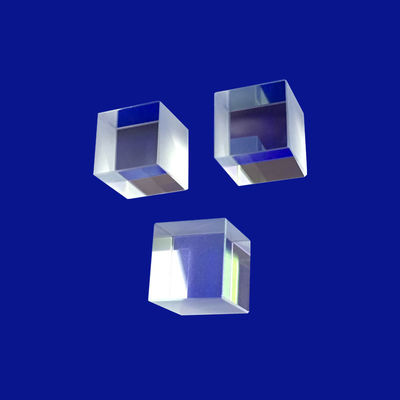

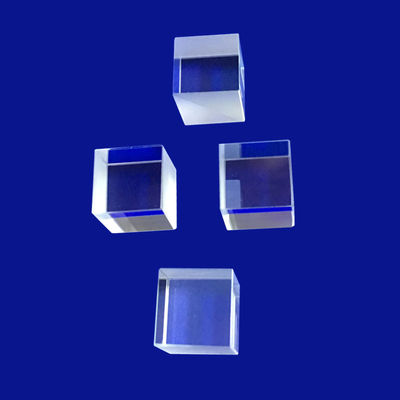

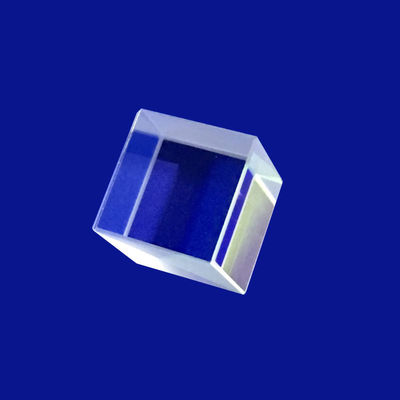

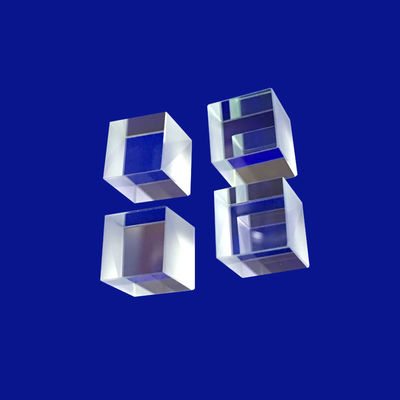

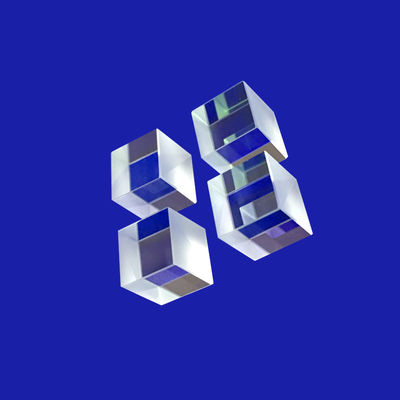

Fresnel 90 Degree 3mm To 100mm Ge Optical Prism Cube
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
Advance
সার্টিফিকেশন:
ROHS\Reach
মডেল নম্বর:
প্রয়োজনীয়তা হিসাবে
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
$0.2~$100
পেমেন্ট শর্তাবলী:
T/T&L/C
সরবরাহ ক্ষমতা:
প্রতি মাসে 1000k/
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
Ge Optical Prism Cube
,100mm optical prism cube
,3mm glass cube prism
Material:
অপটিক্যাল গ্লাস / H-K9L, BK7/H-K9L
Customized Support:
OEM, ODM
Application Area:
জিই অপটিক্যাল প্রিজম কিউব
Dimension Tolerance:
+/-0.01 মিমি
Fresnel:
90 ডিগ্রি 3 মিমি থেকে 100 মিমি
Angle Tolerance:
3"~2'
Length Tolerance:
+/-0.01 মিমি
Width Tolerance:
+/-0.01 মিমি
পণ্য বিবরণ
ফ্রেসনেল ৯০ ডিগ্রি ৩ মিমি থেকে ১০০ মিমি জিই অপটিক্যাল প্রিজম কিউব
লং ওয়েভ ইনফ্রারেড (এলডব্লিউআইআর) ইলেক্ট্রো-অপটিক্যাল সিস্টেমে, অপটিক্যাল ডিপার্টরি সর্বাধিকীকরণের সময় দরকারী লোডের ওজন পরিচালনা করা একটি গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং চ্যালেঞ্জ।৯০ ডিগ্রি ফ্রেসনেল জি অপটিক্যাল প্রিজম কিউবএটি ইনফ্রারেড রেজ রুটিংয়ের ক্ষেত্রে একটি বিঘ্নজনক অগ্রগতি প্রতিনিধিত্ব করে।জিই), এই বিশেষায়িতঅপটিক্যাল প্রিজমএই কনফিগারেশনটি ভারী, ঐতিহ্যবাহী সলিড-গ্লাস অপটিক্সকে প্রতিস্থাপন করে।ফ্রেনেলএকটি কম্প্যাক্ট উপর জোনিং প্যাটার্ন৯০ ডিগ্রিডিফ্লেক্সন ফরম্যাট, এইকিউবউচ্চ দক্ষতা ইনফ্রারেড আলো বাঁক এবং একটি পদচিহ্ন মধ্যে বর্ণালী ফোকাস অর্জন৩ মিমি থেকে ১০০ মিমি, ভলিউম এবং সামগ্রিক ওজন কমানোর কৌশলগত অপটিক্যাল বেঞ্চে।
স্ট্যান্ডার্ড জারম্যানিয়াম উপাদানগুলি কাঁচা উপাদানের উচ্চ ঘনত্ব (৫.৩৩ গ্রাম / সেমি 3) এর কারণে স্বভাবতই ভারী, যা বায়ুবাহিত জিমবল সিস্টেম, ড্রোন তাপীয় দরকারী লোড,এবং হ্যান্ডহেল্ড নাইট ভিশন হার্ডওয়্যারআমাদেরজিই অপটিক্যাল প্রিজমডিজাইন একটি অতি পাতলা সক্রিয় অপটিক্যাল প্রোফাইল বজায় রেখে এই সীমাবদ্ধতা বাইপাস করেফ্রেনেলমাইক্রো-গ্রিভস।৯০ ডিগ্রিপ্রতিচ্ছবি এবং বিচ্ছিন্ন দিকটি 8-14 μm তাপীয় ব্যান্ডের জন্য অনুকূলিত করা হয়েছে, সর্বোচ্চ সংক্রমণ থ্রুপুট, কম ক্রোম্যাটিক বিচ্ছিন্নতা প্রদান করে,এবং প্রতিরক্ষা এবং শিল্প পর্যবেক্ষণ অ্যাপ্লিকেশন সাধারণ দ্রুত পরিবেশগত পরিবর্তন অধীনে উচ্চ তাপ স্থিতিশীলতা.
স্পেসিফিকেশন
প্রতিটি জারমিনিয়াম উপাদানটি ট্রান্সমিশন ইলেকট্রন মাইক্রোস্কোপ (টিইএম) এবং দীর্ঘ তরঙ্গ ইনফ্রারেড লেজার ইন্টারফেরোমিটার ব্যবহার করে কঠোর অপটিক্যাল পারফরম্যান্স অডিটিংয়ের মধ্য দিয়ে যায়।
| টেকনিক্যাল প্যারামিটার | & ইন্ডাস্ট্রিয়াল গ্রেড ক্ষমতা |
|---|---|
| পণ্যের শ্রেণীবিভাগ | ফ্রেসনেল ৯০ ডিগ্রি জিই অপটিক্যাল প্রিজম কিউব / এলডব্লিউআইআর বিম বন্ডার |
| সাবস্ট্র্যাট উপাদান | অপটিক্যাল গ্রেড মোনোক্রিস্টালিন জারম্যানিয়াম (Ge, 99.999% বিশুদ্ধতা) |
| অপারেশনাল ব্যান্ডউইথ | 8.0 μm - 14.0 μm (লং ওয়েভ ইনফ্রারেড / LWIR) |
| মাত্রিক বহুমুখিতা | ৩ মিমি মাইক্রো-কিউব থেকে ১০০ মিমি পর্যন্ত বড় ডিপার্চারের উপাদান |
| ফ্রেনেল পিচ যথার্থতা | ২০ মাইক্রন পর্যন্ত গ্রিভ স্পেসিং (একক পয়েন্ট ডায়মন্ড ঘুরানো) |
| কৌণিক বিচ্যুতি | ৯০ ডিগ্রি ঘুরার সমতল জুড়ে ≤ ১ আর্ক মিনিট |
| খালি ডিসপ্লে এলাকা | শারীরিক পৃষ্ঠের ≥ ৯৪% |
| পৃষ্ঠের প্রোফাইল (প্ল্যাটনেস) | সক্রিয় ফ্রেনেল অঞ্চল জুড়ে পিক-টু-ভ্যালি ≤ ১.০ মাইক্রন |
| অ্যান্টি-রিফ্লেক্স (এআর) লেপ | উচ্চ-স্থায়ী ডিএলসি (ডায়মন্ডের মতো কার্বন) / কার্বন ভিত্তিক এআর |
| প্রতিচ্ছবি সূচক (n) | ≈ ৪.০০৩ @ ১০.৬ মাইক্রন মিটার (অতি সংক্ষিপ্ত ফোকাল পাথ প্রদান করে) |
| উপাদান | BK7 বা অন্যান্য অপটিক্যাল গ্লাস, কোয়ার্টজ, সাফির, Ge, Si, ZnSe, CaF2 ইত্যাদি |
|---|---|
| দৈর্ঘ্য | ৩-১০০ মিমি |
| প্রস্থ | ৩-১০০ মিমি |
| উচ্চতা | ৩-১০০ মিমি |
| দৈর্ঘ্য সহনশীলতা | +/- 0.01 মিমি |
| প্রস্থের সহনশীলতা | +/- 0.01 মিমি |
| উচ্চতা সহনশীলতা | +/- 0.01 মিমি |
| কোণ সহনশীলতা | ৩'~২' |
| অনিয়ম | ΔN=0.1~0.5 |
| পৃষ্ঠের নির্ভুলতা | N=1~3 |
| পৃষ্ঠের গুণমান | ১০/৫-৬০/৪০ |
| লেপ | অনুরোধে |
| প্রয়োগের ক্ষেত্র | ইমেজিং, লাইটিং, লেজার ইত্যাদি |
সিস্টেমের সুবিধা
একত্রিত করা৯০ ডিগ্রি ফ্রেসনেল জি অপটিক্যাল প্রিজম কিউবঐতিহ্যগত প্রতিফলিত ধাতু আয়না বা কঠিন তাপ প্রিজম তুলনায় সিস্টেম স্তরের প্রধান সুবিধা প্রদান করেঃ
- কম্পোনেন্টের ভর কমানো:অতি-নিম্ন প্রোফাইলফ্রেনেলমাইক্রো-গ্রিভ আমাদের৩ মিমি থেকে ১০০ মিমিসলিড অপটিক্সের সাথে একই অপটিক্যাল পাওয়ার অর্জনের জন্য ক্যাবগুলিকে 70 শতাংশ পর্যন্ত উপাদান ওজন কাটাতে এবং উচ্চ-গতির অপটিক্যাল গিবালগুলিতে মোটর প্রতিক্রিয়া সময় বাড়াতে।
- অত্যন্ত উচ্চ প্রতিচ্ছবি শক্তিঃজারম্যানিয়ামের ব্যতিক্রমী উচ্চ বিচ্ছিন্নতা সূচক (n ≈ 4)৯০ ডিগ্রিহালকা বাঁকা সমতল অবিশ্বাস্যভাবে টাইট যান্ত্রিক আবরণ ভিতরে কাজ করতে, ইনফ্রারেড অপটিক্যাল ট্রেনের মোট দৈর্ঘ্য সংক্ষিপ্ত।
- উচ্চ তাপীয় অভিন্নতা (dn/dT পরিচালিত):যদিও জারম্যানিয়াম তাপীয় লেন্সের প্রতি সংবেদনশীল,আমাদের সুনির্দিষ্ট পাতলা-ফিল্ম লেপ এবং চাপ মুক্ত হীরা টার্নিং তীব্র তাপমাত্রা পরিসীমা (-40 °C থেকে +80 °C) এক্সপোজার যখন তরঙ্গ ফ্রন্ট অবনতি কমাতে.
প্রাথমিক একীকরণ ক্ষেত্র
- ড্রোন এয়ার ভেহিকল (ডব্লিউএভি) এর থার্মাল গিম্বল:হালকা ওজনজিই অপটিক্যাল প্রিজমড্রোনের মাল্টি-সেন্সর পেইলডোসে ব্যবহৃত কোরগুলি LWIR আলোকে অভ্যন্তরীণ মাইক্রোবোলোমিটার সেন্সরগুলিতে পুনর্নির্দেশ করতে।
- ফরওয়ার্ড-ভিউং ইনফ্রারেড (FLIR) সিস্টেমঃকমপ্যাক্ট৯০ ডিগ্রিগাড়ির ড্রাইভিং আইডিয়া এবং ট্যাকটিক্যাল টার্গেটিং প্যাডের ভিতরে ভাঁজ জংশন।
- ইন্ডাস্ট্রিয়াল সিও২ লেজার কোএক্সিয়াল অ্যালাইনমেন্ট:শক্তকিউবরিয়েল-টাইম বিম প্রোফাইলিংয়ের জন্য ১০.৬ মাইক্রন উচ্চ-শক্তির লেজার কাটার পথের রুট এবং নমুনা গ্রহণের জন্য ব্যবহৃত স্প্লিটার।
- হ্যান্ডহেল্ড থার্মোগ্রাফি ও সীমান্ত নিরাপত্তাঃবহনযোগ্য তাপীয় ক্যামেরায় ব্যবহৃত হয় ডিভাইসের ওজন কমিয়ে আনতে এবং বর্ধিত ক্ষেত্রীয় নজরদারি চলাকালীন অপারেটরের ক্লান্তি কমাতে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: কেন এই ৯০ ডিগ্রি ফ্রেনেলের প্রিজমের জন্য স্ট্যান্ডার্ড অপটিক্যাল গ্লাসের পরিবর্তে জারমিনিয়াম (জিই) বেছে নেওয়া হয়েছে?
উঃস্ট্যান্ডার্ড অপটিক্যাল গ্লাস (সিলিক্যাট বা বোরোসিলিক্যাট ফর্মুলেশনগুলির মতো) সম্পূর্ণ অপ্রকাশ্য হয়ে যায় এবং ২.৫ মাইক্রনমিটারের উপরে হালকা তরঙ্গ শোষণের জন্য একটি পরম বাধা হিসাবে কাজ করে।দীর্ঘ তরঙ্গ ইনফ্রারেড স্পেকট্রাম (8 - 14 μm) এ কাজ করা তাপ ইমেজিং এবং নিরাপত্তা অ্যাপ্লিকেশনের জন্য, বিশেষ সেমিকন্ডাক্টর সাবস্ট্রেট বাধ্যতামূলক।জার্মিনিয়াম (জিই)এটি একটি বিস্তৃত ট্রান্সমিশন উইন্ডো যা 2.0 মাইক্রোমিটার থেকে 16.0 মাইক্রোমিটার পর্যন্ত বিস্তৃত এবং এটি একটি ব্যতিক্রমী উচ্চ বিপর্যয় সূচক নিয়ে গর্ব করে, এটিকে অভিজাত তাপ ইমেজিং এবং ইনফ্রারেডের জন্য প্রধান উপাদান করে তোলেতীর বিভক্তকরণআর্কিটেকচার।
প্রশ্ন ২ঃ ফ্রেনেলের নকশা কীভাবে 3 মিমি থেকে 100 মিমি কিউব কনফিগারেশনের উপকার করে?
উঃবড় ডিসপ্লে সিস্টেমে (সর্বোচ্চ১০০ মিমি), একটি শক্ত জারমিনিয়াম প্রিজম অত্যন্ত ভারী এবং হালকা মাধ্যমে ভ্রমণ করতে হবে উপাদান ঘন স্তর কারণে গুরুতর অভ্যন্তরীণ শোষণ ক্ষতির প্রবণ।ফ্রেনেলনকশাটি একটি ক্লাসিক লেন্সের অবিচ্ছিন্ন বাঁকা পৃষ্ঠকে একক, নিম্ন-প্রোফাইল রিংগুলির একটি সিরিজে ভেঙে দেয়। এটি আমাদের একটিজিই অপটিক্যাল প্রিজমযা সব আকারের মধ্যে একটি অতি পাতলা প্রোফাইল বজায় রাখে৩ মিমি থেকে ১০০ মিমি, অপটিক্যাল শোষণ পথ দৈর্ঘ্য হ্রাস, তাপীয় আলো সংক্রমণ সর্বাধিকীকরণ, এবং উল্লেখযোগ্যভাবে কাঁচামাল খরচ কাটা।
প্রশ্ন ৩: ফ্রেনেলের প্রিজম এর সূক্ষ্ম মাইক্রো-গ্রিভগুলিকে আপনি কিভাবে কঠোর ক্ষেত্রের অবস্থার থেকে রক্ষা করেন?
উঃজার্মানিয়াম একটি তুলনামূলকভাবে নরম উপাদান (ভিকার্স ≈ 780) এবং পরিবেশগত ক্ষয়ক্ষতির জন্য সংবেদনশীল হতে পারে।ফ্রেসনেল ৯০ ডিগ্রিএই পাতলা-ফিল্ম স্তরটি প্রাকৃতিক হীরকের শারীরিক কঠোরতার কাছাকাছি আসে, যা হীরকের জন্য সম্পূর্ণ সুরক্ষা প্রদান করে।কিউবধূলিকণা, লবণ জলের ক্ষয়, রাসায়নিক দ্রাবক এবং উচ্চ আর্দ্রতা থেকে স্ক্র্যাচিংয়ের বিরুদ্ধে, সামুদ্রিক বা মরুভূমি থিয়েটারে দীর্ঘমেয়াদী মোতায়েন নিশ্চিত করে।
প্রশ্ন 4: এই জিও অপটিক্যাল প্রিজমগুলি ডুয়াল-ব্যান্ড ইনফ্রারেড (এমডাব্লুআইআর এবং এলডাব্লুআইআর) প্রয়োজনীয়তাগুলি পরিচালনা করতে পারে?
উঃহ্যাঁ. যদিও স্ট্যান্ডার্ড কনফিগারেশনগুলি 8 - 14 মাইক্রোমিটার এলডব্লিউআইআর ব্যান্ডের জন্য অনুকূলিত করা হয়, তবে একক স্ফটিক জারমিনিয়াম স্বাভাবিকভাবেই মিড-ওয়েভ ইনফ্রারেড (এমডাব্লিউআইআর, 3 - 5 মাইক্রোমিটার) আলো প্রেরণ করে।আমাদের একক পয়েন্ট ডায়মন্ড ঘুরিয়ে (SPDT) গ্রুভ জ্যামিতি পরিবর্তন এবং কাস্টম মাল্টি-স্তর ব্রডব্যান্ড প্রতিফলন বিরোধী (BBAR) পাতলা ফিল্ম প্রয়োগ করে, আমাদের ইঞ্জিনিয়ারিং টিম কাস্টম টিউন করতে পারেকাস্টম অপটিক্যাল প্রিজমএটি দ্বৈত-ব্যান্ড তাপ সেন্সর এবং উন্নত ফিউশন ইমেজিং প্ল্যাটফর্মের জন্য আদর্শ ফিট করে।
