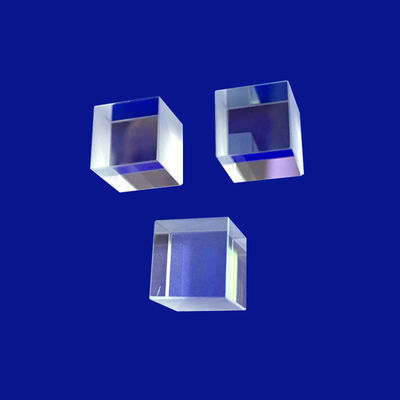

Sapphire Quartz 25x25x25mm Mini Optical Lens Design
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
Advance
সার্টিফিকেশন:
ROHS\Reach
মডেল নম্বর:
প্রয়োজনীয়তা হিসাবে
ন্যূনতম অর্ডার পরিমাণ:
1
দাম:
$0.2~$100
পেমেন্ট শর্তাবলী:
T/T&L/C
সরবরাহ ক্ষমতা:
প্রতি মাসে 1000k/
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
25mm Optical Lens Design
,Mini Optical Lens Design
,Quartz optical glass cube prism
Material:
H-K9L, BK7/H-K9L/ অপটিক্যাল গ্লাস
Dimension Tolerance:
+/-0.01 মিমি
Size:
25x25x25mm / গ্রাহকের তৈরি
Angle Tolerance:
3"~2'
Application Area:
মিনি অপটিক্যাল লেন্স ডিজাইন
Flatness:
N=1~3
Shape:
গোলাকার
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
-২০ থেকে ৭০ ডিগ্রি সেলসিয়াস
Customized Support:
OEM, ODM
পণ্য বিবরণ
সাফায়ার কোয়ার্টজ 25x25x25 মিমি মিনি অপটিক্যাল লেন্স ডিজাইন
উচ্চ-ক্ষমতা লেজার সিস্টেম এবং চরম পরিবেশ সেন্সর payloads, ঐতিহ্যগত অপটিক্যাল গ্লাস যৌগ অনিবার্যভাবে তাপ লেন্সিং বা যান্ত্রিক অবক্ষয় কারণে ব্যর্থ।সাফায়ার কোয়ার্টজ 25x25x25 মিমি মিনি অপটিক্যাল লেন্স ডিজাইনবিশ্বের সবচেয়ে স্থিতিস্থাপক অপটিক্যাল সাবস্ট্র্যাট দুটি ব্যবহার করে কৌশলগত সমাধান প্রদান করেঃ একক-ক্রিস্টালরৌপ্য(Al2O3) এবং প্রিমিয়াম ফিউজড সিলিকাকোয়ার্টজ. একটি কম্প্যাক্ট মধ্যে ইঞ্জিনিয়ারিং২৫x২৫x২৫ মিমি মিনিঘনক্ষেত্র প্রোফাইল, এই উপাদান উচ্চ কর্মক্ষমতা জন্য কাস্টমাইজড হয়অপটিক্যাল লেন্স ডিজাইনঅ্যাপ্লিকেশনগুলি, যার মধ্যে রশ্মির আকৃতি, লেজার টার্নিং এবং শক্তিশালী প্রতিরক্ষামূলক উইন্ডো সংহতকরণ রয়েছে যেখানে উচ্চ তাপমাত্রা কর্মক্ষমতা এবং চরম বর্ণালী স্বচ্ছতা বাধ্যতামূলক।
একটি ইঞ্জিনিয়ারিং বেসলাইন২৫x২৫x২৫ মিমি মিনিকিউবিক লেন্স সঠিক উপাদান মিল উপর নির্ভর করে।রৌপ্যএটি অত্যন্ত পৃষ্ঠের কঠোরতা (মোহস ৯) এবং ব্যতিক্রমী তাপ পরিবাহিতা প্রদান করে, যা এটিকে বালি ক্ষয়, উচ্চ-চাপের গভীরতা বা তীব্র তাপের সংস্পর্শে থাকা বাইরের দিকে মুখোমুখি অপটিক্সের জন্য আদর্শ করে তোলে।একই সময়ে, আমাদের উচ্চ বিশুদ্ধতাকোয়ার্টজকনফিগারেশনগুলি শূন্যের কাছাকাছি তাপীয় প্রসারণ এবং একটি ব্যতিক্রমী উচ্চ লেজার-প্ররোচিত ক্ষতি থ্রেশহোল্ড (এলআইডিটি) সরবরাহ করে, যা নিশ্চিত করে যে যখন অভ্যন্তরীণঅপটিক্যাল লেন্স ডিজাইনএকটি উপাদান, সিস্টেমটি স্পেসিয়াল বিম বিকৃতি বা বিপর্যয়কর অপটিক্যাল ফাটল ঝুঁকি ছাড়াই মাল্টি-কিলোওয়াট লেজার স্রোত পরিচালনা করে।
টেকনিক্যাল স্পেসিফিকেশন
| টেকনিক্যাল প্যারামিটার | সাফায়ার বেস ক্ষমতা | কোয়ার্টজ (ফিউজড সিলিকা) বেস ক্যাপাসিটি |
|---|---|---|
| পণ্য কাঠামো | সাফায়ার কোয়ার্টজ 25x25x25 মিমি মিনি অপটিক্যাল লেন্স ডিজাইন | সাফায়ার কোয়ার্টজ 25x25x25 মিমি মিনি অপটিক্যাল লেন্স ডিজাইন |
| স্ট্যান্ডার্ড মাত্রা | ২৫×২৫×২৫ মিমি (কস্টম মাইক্রো টোলারেন্স ±০.০১ মিমি) | ২৫×২৫×২৫ মিমি (কস্টম মাইক্রো টোলারেন্স ±০.০১ মিমি) |
| ট্রান্সমিশন রেঞ্জ | 0.17 μm - 5.5 μm (ইউভি থেকে মিড-ইনফ্রারেড) | 0.18 μm - 2.5 μm (গভীর ইউভি থেকে নিকটতম ইনফ্রারেড) |
| পৃষ্ঠের গুণমান | ২০/১০ থেকে ১০/৫ স্ক্র্যাচ-ডিগ (এমআইএল-স্পেক) | ১০/৫ থেকে ৫/২ স্ক্র্যাচ-গ্যাভ (হাই-পাওয়ার লেজার গ্রেড) |
| তরঙ্গমুখের সমতলতা | ≤ λ/10 @ 632.8 এনএম ক্লিয়ার ডিপার্চারের উপরে | ≤ λ/20 @ 632.8 এনএম ক্লিয়ার ডিপার্চারে |
| কৌণিক সহনশীলতা | ≤ ১৫ আর্ক সেকেন্ডের উল্লম্বতা | মেট্রোলজি অ্যাপ্লিকেশনের জন্য ≤ ৫ আর্ক সেকেন্ড |
| তাপ পরিবাহিতা | 40 W/(m·K) @ 25°C (উত্তম তাপ নিমজ্জন) | 1.38 W/(m·K) @ 25°C |
| উপাদান কঠোরতা | Knoop কঠোরতা ≈ 2000 HK (Mohs 9) | Knoop কঠোরতা ≈ 520 HK (Mohs 7) |
| লেজার ক্ষতি (LIDT) | ≥ 10 J/cm2 (1064 nm, 10 ns pulse) | ≥ 20 J/cm2 (1064 nm, 10 ns pulse) |
উপাদান
BK7 বা অন্যান্য অপটিক্যাল গ্লাস, কোয়ার্টজ, সাফির, Ge, Si, ZnSe, CaF2 ইত্যাদি
দৈর্ঘ্য
৩-১০০ মিমি
প্রস্থ
৩-১০০ মিমি
উচ্চতা
৩-১০০ মিমি
দৈর্ঘ্য সহনশীলতা
±0.01 মিমি
প্রস্থ সহনশীলতা
±0.01 মিমি
উচ্চতা সহনশীলতা
±0.01 মিমি
কোণ সহনশীলতা
৩'~২'
অনিয়ম
ΔN=0.1~0.5
পৃষ্ঠের নির্ভুলতা
N=1~3
পৃষ্ঠের গুণমান
১০/৫-৬০/৪০
লেপ
অনুরোধে
প্রয়োগের ক্ষেত্র
ইমেজিং, লাইটিং, লেজার ইত্যাদি

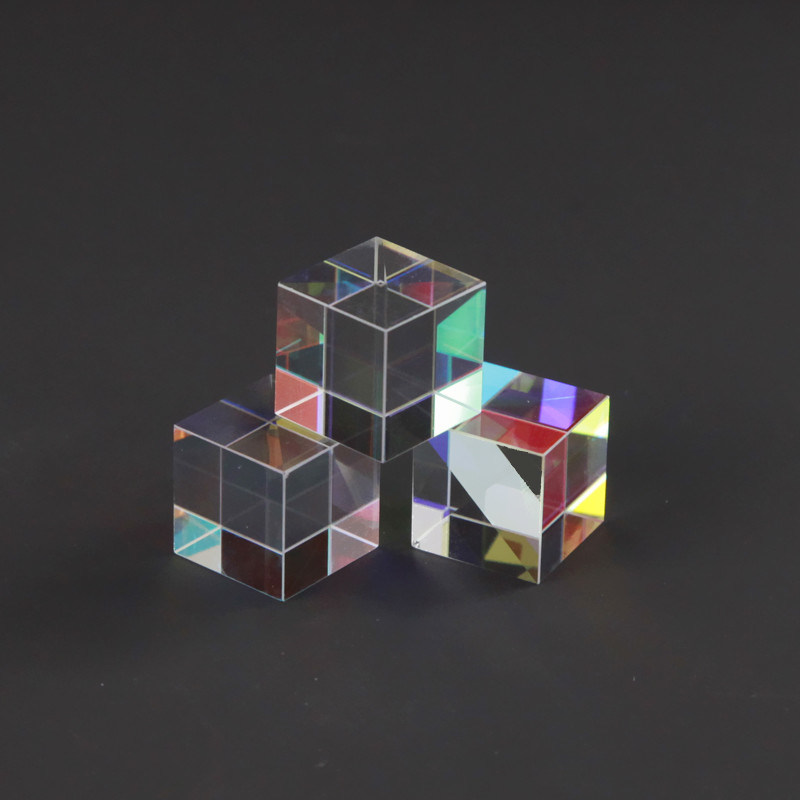

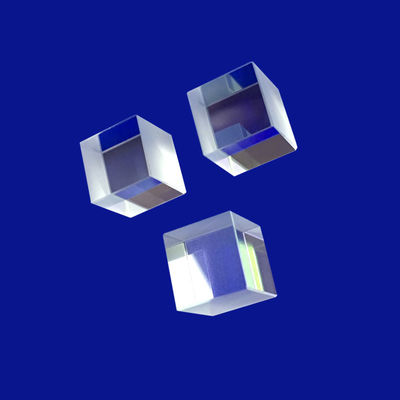

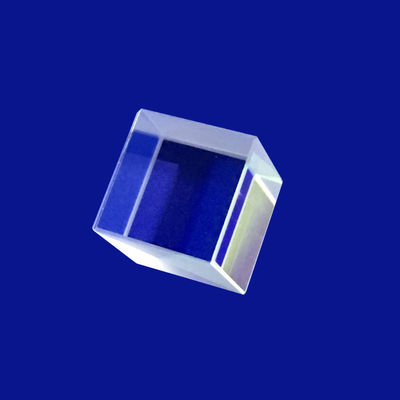

প্রোডাক্ট গ্যালারি
প্রাথমিক একীকরণ ক্ষেত্র
- এয়ারস্পেস ইলেক্ট্রো-অপটিক্যাল (ইও/আইআর) পডঃহালকা ও শক্ত সাফায়ার কিউবগুলি বিমানের লক্ষ্যবস্তু এবং নজরদারি ক্যামেরার জন্য সামনের প্রিজম বা জানালা হিসাবে ব্যবহৃত হয়।
- উচ্চ ক্ষমতাসম্পন্ন শিল্প লেজার সিস্টেম:1064 এনএম ফাইবার লেজার বিম রুটিং, সংমিশ্রণ এবং স্থানিক ফিল্টারিং সেটআপের জন্য অপ্টিমাইজড যথার্থ কোয়ার্টজ কিউব।
- গভীর সমুদ্রের ডুবন্ত ছবির উইন্ডোজ:উচ্চ-শক্তি 25x25x25 মিমি মিনি কিউবিক লেন্সগুলি ব্যাপক কোণীয় দৃষ্টি ক্ষেত্র বজায় রেখে চরম হাইড্রো-স্ট্যাটিক চাপ সহ্য করতে ডিজাইন করা হয়েছে।
- সেমিকন্ডাক্টর মেট্রোলজি ও ওয়েফার ইন্সপেকশনঃন্যানোমিটার স্কেল ওয়েফারের ত্রুটি বিশ্লেষণের জন্য গভীর অতিবেগুনী (ডিইউভি) আলোর পথগুলি গাইড করার জন্য ক্লিনরুমে কাস্টম কোয়ার্টজ প্রিজম স্প্লিটার ব্যবহার করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ ২৫x২৫x২৫ মিমি মিনি অপটিক্যাল ব্লকের জন্য আপনি কিভাবে সাফায়ার এবং কোয়ার্টজ সাবস্ট্র্যাটগুলির মধ্যে বেছে নেবেন?
উঃআপনার সিস্টেমের প্রাথমিক চাপের কারণের উপর নির্ভর করে আপনার পছন্দ।অপটিক্যাল লেন্স ডিজাইনঅত্যন্ত কাঠামোগত দৃঢ়তা, স্ক্র্যাচ প্রতিরোধের প্রয়োজন, অথবা মিড-ইনফ্রারেড ব্যান্ডের মধ্যে কাজ (3.0 - 5.5 μm),রৌপ্যএর মোহস 9 কঠোরতা এবং বিস্তৃত বর্ণালী সংক্রমণ কারণে এটি বাধ্যতামূলক।যদি আপনার অ্যাপ্লিকেশনে উচ্চ-শক্তির অতিবেগুনী (ইউভি) লেজার অন্তর্ভুক্ত থাকে বা উদ্বায়ী তাপমাত্রা ওঠানামা অধীনে পরম জ্যামিতিক মাত্রিক স্থিতিশীলতা প্রয়োজন হয়, সিন্থেটিক ফিউজড সিলিকাকোয়ার্টজএটি তার উচ্চতর লেজার ক্ষতির থ্রেশহোল্ড এবং ব্যতিক্রমীভাবে কম তাপ প্রসারণ সহগের কারণে পছন্দ করা হয়।
প্রশ্ন ২ঃ সাফায়ার ব্যবহার করে ২৫x২৫x২৫ মিমি মিনি কিউব প্রক্রিয়াকরণের সময় প্রধান চ্যালেঞ্জগুলি কী কী?
উঃকারণসাফায়ারেরচরম শারীরিক কঠোরতা, স্ট্যান্ডার্ড হীরা পেষণকারী এবং অপটিক্যাল পোলিশিং সরঞ্জামগুলি দ্রুত পরিধান করে, যা সঠিক 90 ° কোণ এবং সমতল পৃষ্ঠগুলি বজায় রাখা কঠিন করে।আমাদের প্রক্রিয়াকরণ সুবিধা কাস্টম নির্মিত ব্যবহার করেএই বিশেষায়িত অবকাঠামোটি আমাদের উচ্চ ঘনত্বের স্ফটিকাল ডায়মন্ড স্লারি দিয়ে সজ্জিত অতি-কঠিন সিএনসি ল্যাপিং স্টেশনগুলি নিয়ন্ত্রণ করতে দেয়।২৫x২৫x২৫ মিমি মিনিস্ট্রিং স্পেসিফিকেশন পূরণ করে একটি মসৃণ, কম রুক্ষতা পৃষ্ঠ সমাপ্তি (Ra ≤ 0.5 nm) প্রদানের সময় 15 আর্ক সেকেন্ডের কম ব্লক।
প্রশ্ন 3: এই মিনি অপটিক্যাল লেন্স ডিজাইন কাস্টমাইজড অভ্যন্তরীণ লেপ প্রয়োজনীয়তা accommodate করতে পারেন?
উঃহ্যাঁ, অবশ্যই. আমাদের অভ্যন্তরীণ বিভক্ত বা প্রতিফলিত প্লেনসাফায়ার কোয়ার্টজ ২৫x২৫x২৫ মিমি মিনিআমরা অ্যান্টি-রিফ্লেক্টিভ (এআর) লেপ জমা দিতে পারি যাতে সর্বোচ্চ সঞ্চালন ক্ষমতা অর্জন করা যায়,এক-লাইন লেজার টার্নিংয়ের জন্য উচ্চ প্রতিফলন (এইচআর) ডায়েলেক্ট্রিক স্ট্যাক, বা কাস্টমাইজড ডাইক্রোইক ফিল্টার রঙ-নির্বাচনী বিভাজনের জন্য। সর্বাধিক ঘনত্ব এবং পরিবেশগত স্থিতিস্থাপকতা নিশ্চিত করার জন্য সমস্ত লেপগুলি আইওন-সহায়তাযুক্ত ইলেকট্রন বিম বাষ্পীকরণ ব্যবহার করে প্রয়োগ করা হয়,দীর্ঘমেয়াদী ক্ষেত্রের প্রয়োগের সময় ফিল্মের অবনতি রোধ করা.
প্রশ্ন ৪: সাফায়ারের স্ফটিক দৃষ্টিভঙ্গি অপটিক্যাল লেন্স ডিজাইনের পারফরম্যান্সকে কীভাবে প্রভাবিত করে?
উঃসাফাইর একটি অ্যানিসোট্রপিক বিয়ারফ্রিংজেন্ট ক্রিস্টাল, যার অর্থ হল তার বিপর্যয় সূচকটি কোণটির উপর নির্ভর করে যা আলো ক্রিস্টাল গ্রিডে প্রবেশ করে।অপ্রত্যাশিত মেরুকরণ বিভাজন বা ডাবল-প্রতিশোধ (প্রেত চিত্র) আপনার অভ্যন্তরে প্রতিরোধ করতেমিনি অপটিক্যাল লেন্সপথ, আমরা সঠিকভাবে কাটিয়া আগে কাঁচা স্ফটিক ingot সারিবদ্ধ. অ্যাপ্লিকেশন যেখানে বিপরীতমুখী বিশুদ্ধতা সমালোচনামূলক,আমরা আলোর সংক্রমণ দিকের সমান্তরাল অপটিক্যাল অক্ষের সাথে কিউব উত্পাদনসি-অক্ষ (0001) সাফায়ারএই সূক্ষ্ম লেআউট সম্পূর্ণরূপে দ্বি-বিভ্রান্তি কৃত্রিম সরিয়ে দেয়, পরিষ্কার আলোকসজ্জা জুড়ে পরিষ্কার তরঙ্গ ফ্রন্ট প্রসারণ নিশ্চিত করে।
